Релиз 3.34

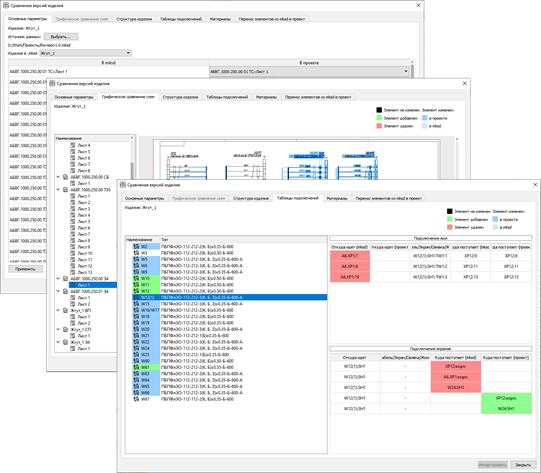

Разработан инструмент сравнения изделия из проекта с изделием из файла
Инструмент «Сравнение версий изделия» позволяет выявить:
- различия в количестве и структуре документов;
- изменение содержимого на схемах и чертежах;
- изменение в структуре, составе и свойствах изделия;
- изменение в материалах.
Добавлена возможность определения количества экземпляров одной марки провода

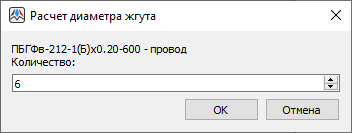

В диалоговом окне «Расчет диаметра жгута» при добавлении провода с нажатой клавишей Shift, предлагается указать количество экземпляров провода.
При добавлении нескольких марок проводов, окно последовательно открывается для каждой марки провода.
Релиз 3.33

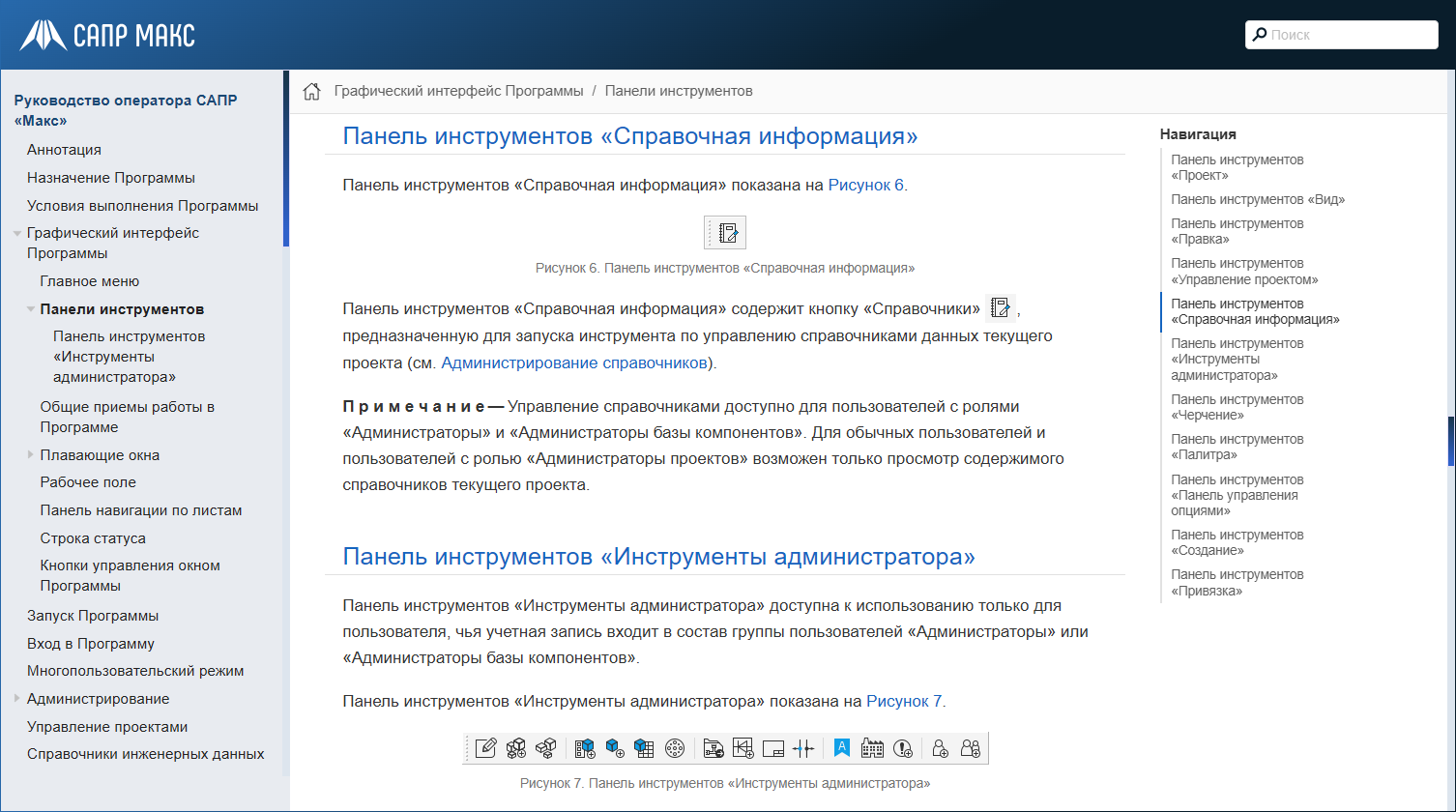

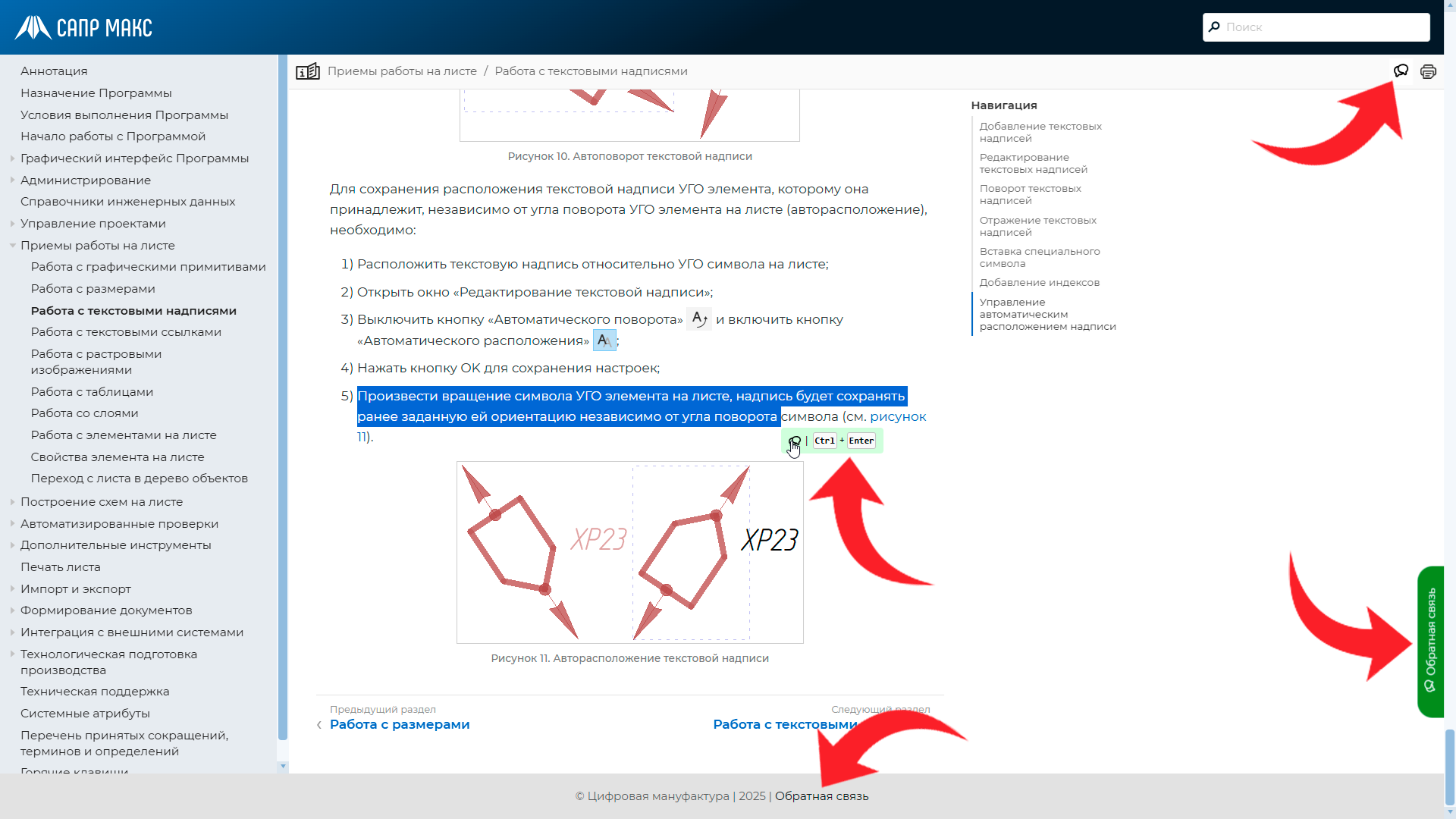

Представлен новый формат руководства оператора
Улучшен формат руководства оператора, вызываемого по нажатию на кнопку F1 и через меню «Справка» → «Руководство оператора».
В руководстве реализованы следующие возможности:
- Удобный поиск по тексту справки.
- Улучшенная скорость открытия и работы страниц руководства.
- Просмотр полного текста руководства на странице верхнего уровня, вызываемой по нажатию на значок или по верхнему заголовку в левой панели навигации.
- Просмотр текста разделов и подразделов на страницах более низких уровней, вызываемых по нажатию на заголовок в левой панели навигации.
- Навигация по подразделам на открытой странице посредством правой панели.
- Переход по разделам посредством «хлебных крошек» вверху страницы (элемент навигации, последовательно показывающий маршрут от стартовой страницы справки до раздела, открытого пользователем) и ссылок «Следующий раздел» / «Предыдущий раздел» внизу страницы.
- Удобный просмотр картинок по щелчку в полном размере без перехода на другую вкладку.
Реализована возможность настраивать размер шрифта верхнего и нижнего индекса

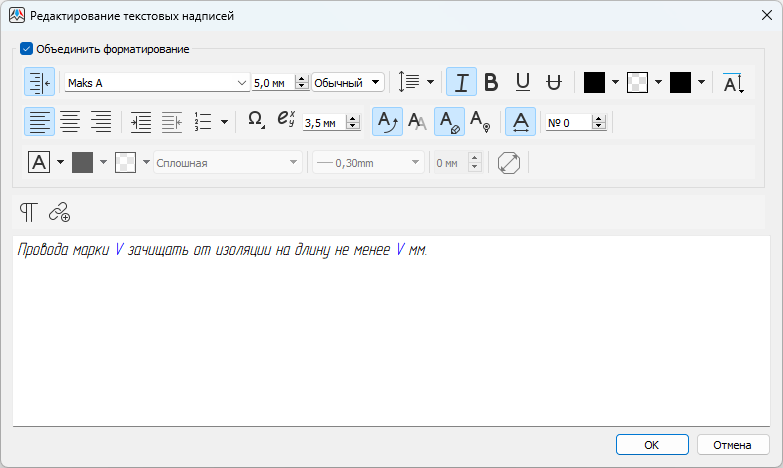

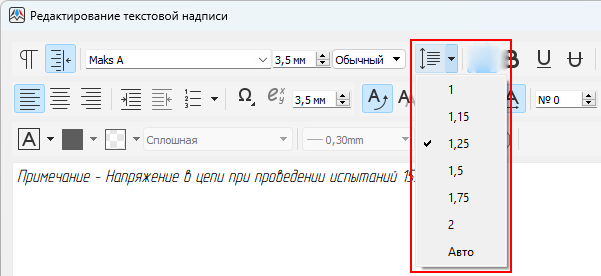

В диалоговых окнах «Добавление/ Редактирование текстовой надписи» рядом с кнопкой «Добавление индексов» размещено текстовое поле «Размер индекса». Значение, указанное в этом поле, определяет размер шрифта одновременно для верхнего и нижнего индекса.
Доработаны инструменты по работе со сборочными чертежами
Доработка касается инструментов: «Расчет диаметра жгута», «Подсветка жил по линиям связи», «Назначение новых длин проводов» и вкладки «Провода» окна «Свойства сегмента».
Провода, идущие от шин, принадлежащих устройству, учитываются в сегментах сборочного чертежа, даже если шина не размещена на листе чертежа.
В расчетной области окна «Расчет диаметра жгута», содержащей перечень проводов жгута, добавлен столбец «Наименование». В данном столбце отображаются значения соответствующего свойства проводов.

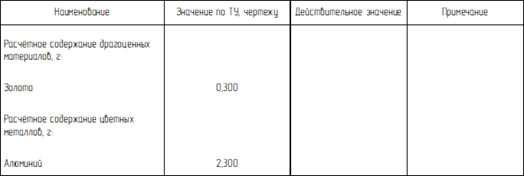

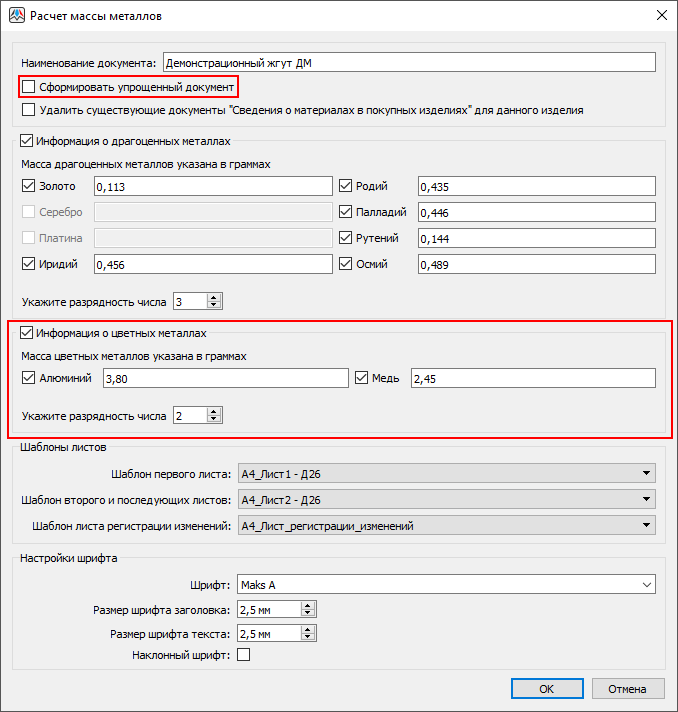

Реализована возможность рассчитывать массу цветных металлов при формировании отчетного табличного документа
В диалоговом окне настроек формирования документа «Сведения о материалах» добавлены:
- Группа параметров «Информация о цветных металлах» — позволяет выводить в формируемый документ информацию о цветных металлах (алюминии и меди) аналогично драгоценным металлам.
- Параметр «Сформировать упрощенный документ» — позволяет создавать документ в упрощенном виде, без подробного описания количества металлов по устройствам. Упрощенная таблица размещается на втором листе документа.
Релиз 3.32

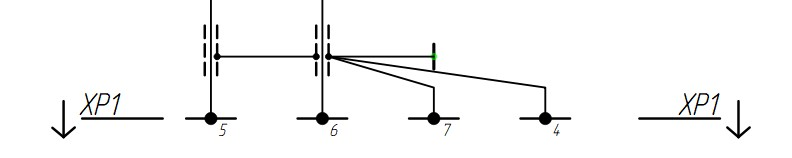

Улучшен алгоритм автоматизированного формирования схемы электрической принципиальной

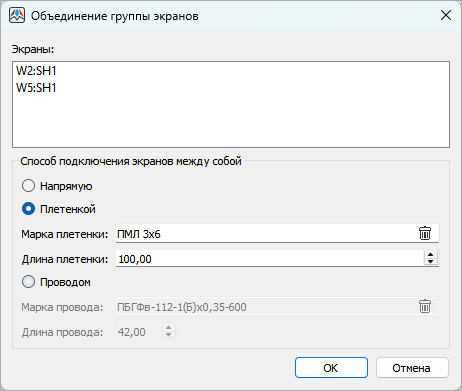

Оптимизировано размещение устройств и их контактов с целью минимизации количества изломов и взаимных пересечений линий связи на схеме. Также оптимизировано размещение контактов устройства, подключенных к группе экранов. Такие контакты размещаются на схеме справа от последнего экрана. УГО наконечника металлизации при этом размещается один раз.
Реализована возможность формировать иерархическую структуру изделия на этапе его создания в проекте

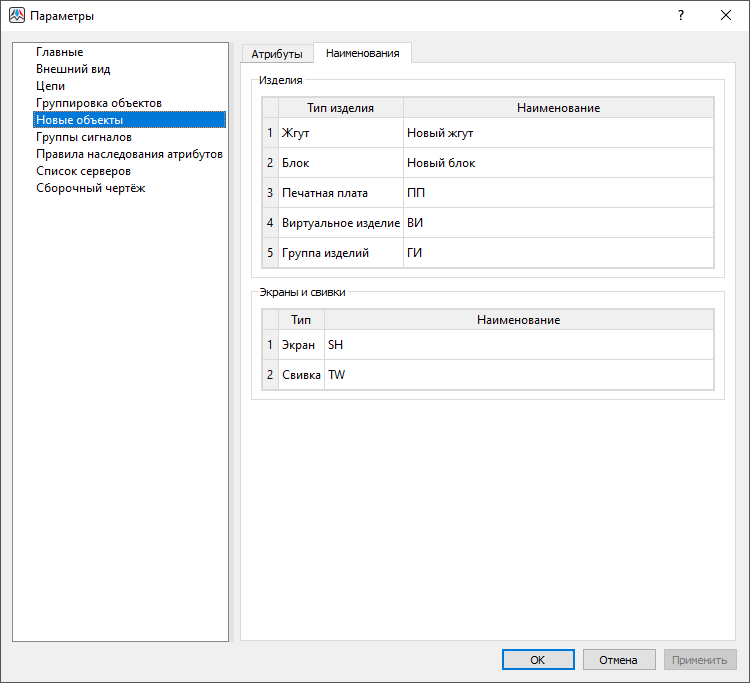

В диалоговое окно «Создание нового изделия» добавлена вкладка «Окружение», позволяющая cформировать структуру нового изделия.

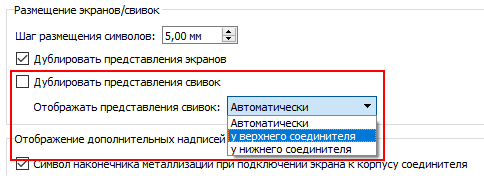

Реализована возможность на схемах типа Э3 и Э4 размещать символы новых экранов и свивок в дополнение к размещенным ранее

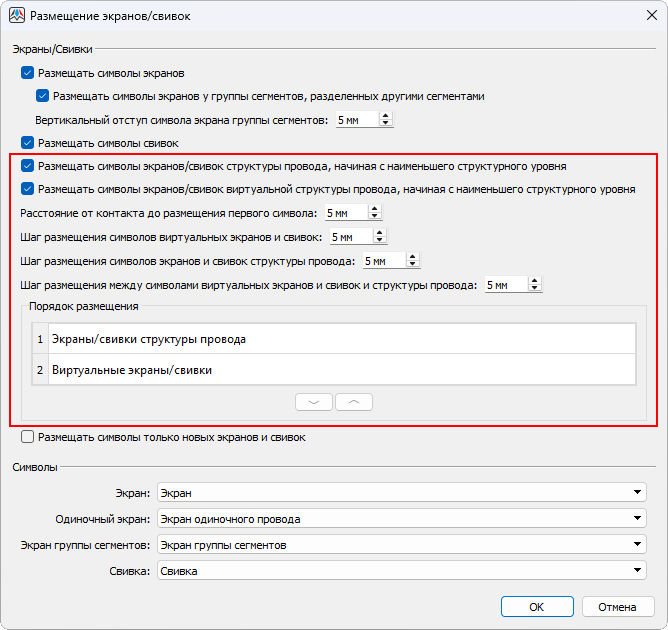

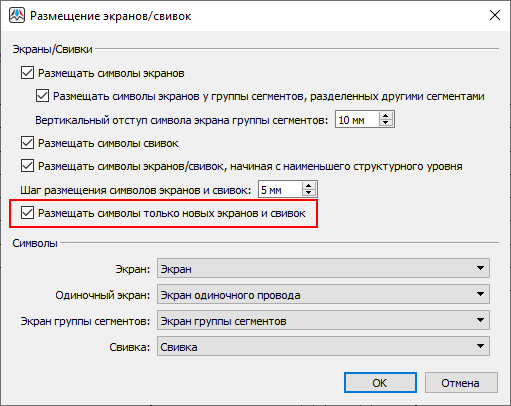

В диалоговом окне «Размещение экранов/свивок», вызываемом из контекстного меню документов с типами Э3 и Э4, добавлен параметр «Размещать символы только новых экранов и свивок» (по умолчанию включен).
При включении данного параметра размещаются только новые для этого документа объекты. Все ранее размещенные на листах документа представления экранов и свивок остаются на своих местах.

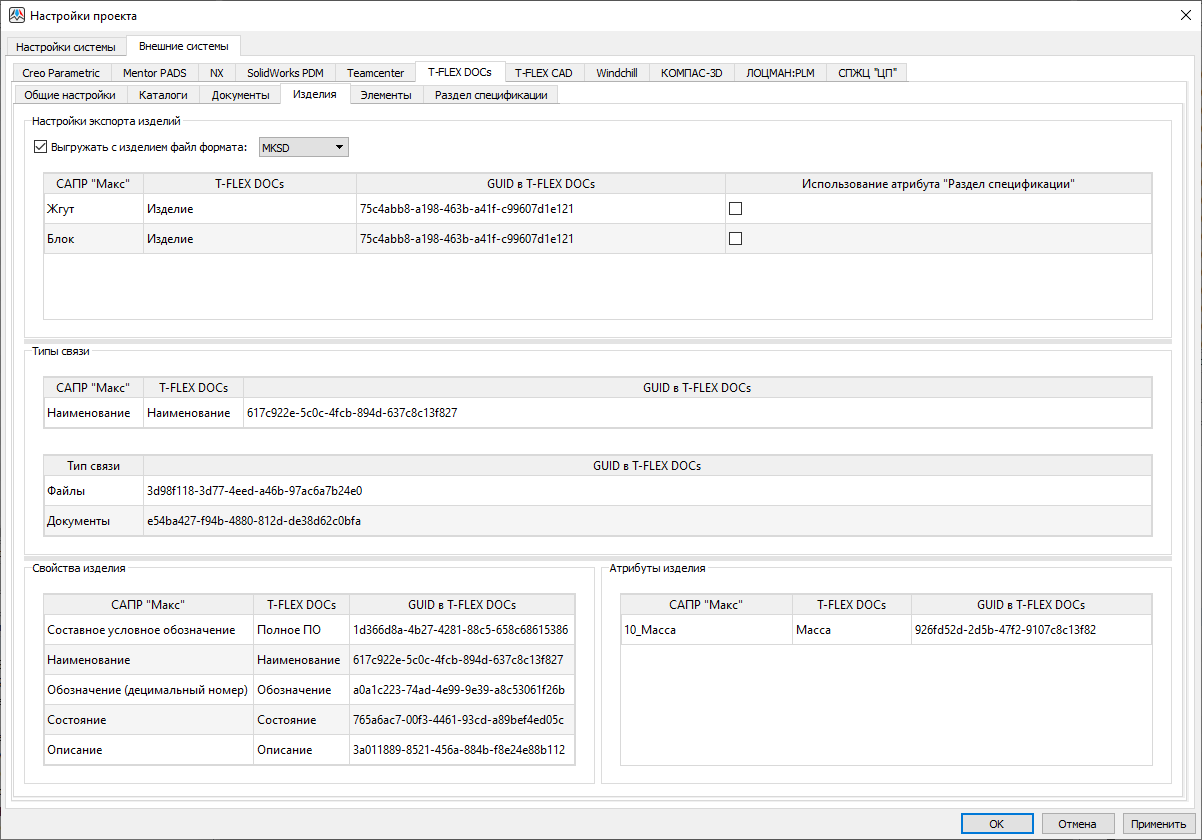

Расширена функциональность интегратора с системой управления жизненным циклом изделия Teamcenter
Реализована возможность выгружать проектные данные в формате MKSD.
Доработаны настройки интеграции с Teamcenter, позволяющие при экспорте изделия и
документов учитывать особенности модели данных, принятой на предприятии.
Релиз 3.31
Реализована возможность наследовать любыми ответными частями позиционные обозначения устройств
При прямом подключении контактов ответной части к контактам блочного или кабельного соединителя и гермопроходника для ответной части может производиться наследование позиционного обозначения устройства. В зависимости от настроек буквенный код в позиционном обозначении при этом изменяется или сохраняется.

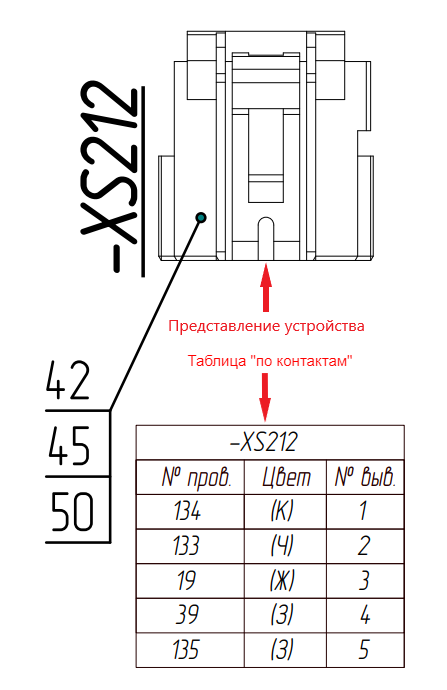

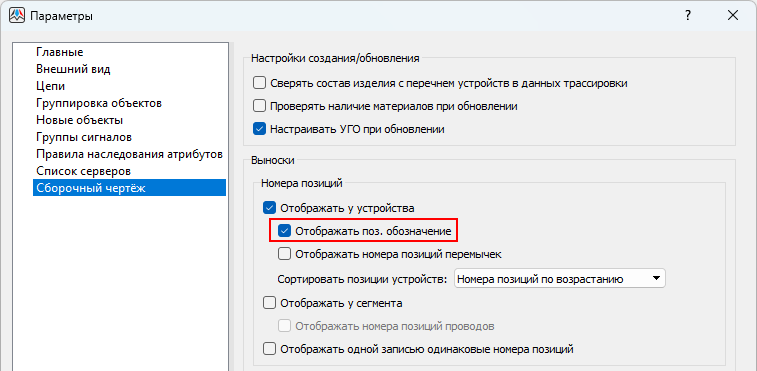

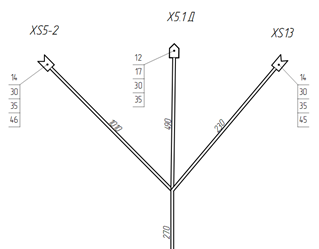

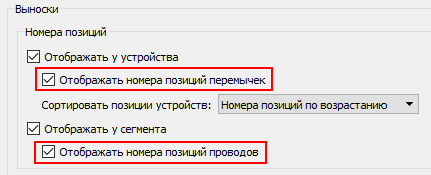

Реализована возможность отображения на сборочном чертеже номеров позиций проводов и перемычек на выносках

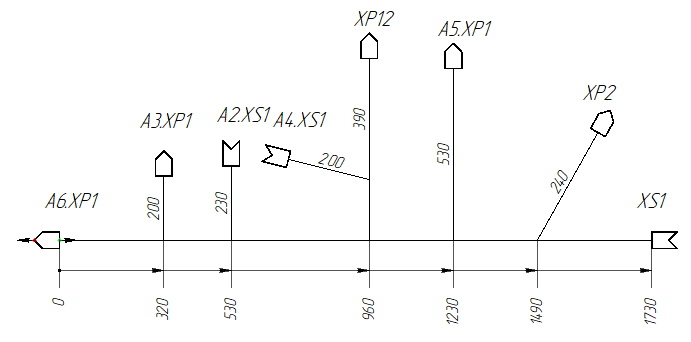

Добавлена возможность выполнять сборочный чертеж жгута в упрощенном виде по ГОСТ 2.414—75
Для линий связи, отображающих участки жгута, можно назначить упрощенный стиль отрисовки. Такой стиль позволяет выполнять сборочный чертеж жгута в упрощенном виде, а также учитывать наложение линий связи при пересечении.
Реализована поддержка интеграции с системой управления жизненным циклом изделия Teamcenter версии 13
Реализован механизм аутентификации пользователя в системе управления жизненным циклом изделия Teamcenter (Siemens PLM Software, США — ФРГ) с использованием технологии единого входа Single Sign-On (SSO)
Расширены возможности двусторонней передачи данных об изделии между САПР «Макс» и системой трехмерного проектирования КОМПАС-3D (АСКОН, Россия)
Доработан механизм выгрузки электронной структуры изделия и документов в систему управления жизненным циклом изделия ЛОЦМАН:PLM (АСКОН, Россия)
Релиз 3.30
Разработан механизм автоматического назначения маркировки для устройств, подключаемых к контактам блочных устройств
Маркировка по предварительно созданной маске назначается кабельному соединителю при подключении его контактов к контактам блочного соединителя.

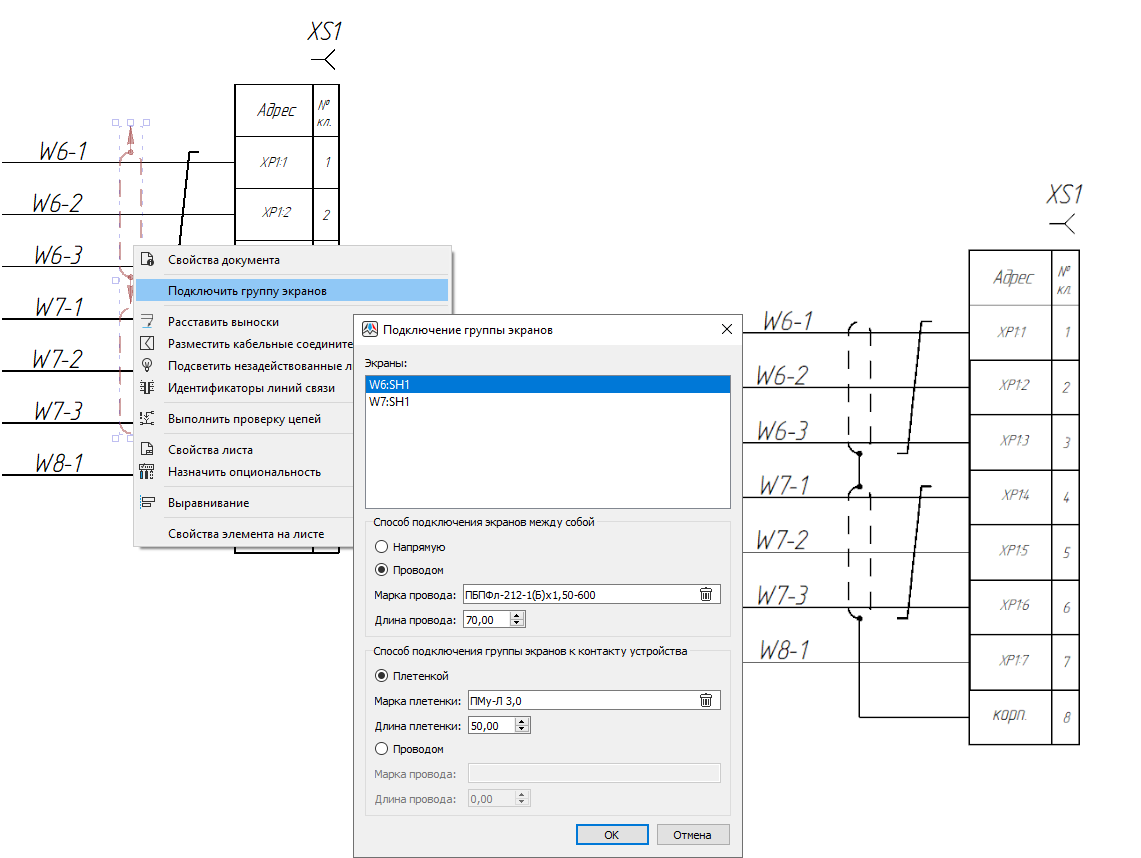

Доработан механизм автоматизированного формирования схемы электрической принципиальной
Схема электрическая принципиальная теперь может размещаться на нескольких листах c возможностью добавления листа регистрации изменений.
Доработан генератор схемы электрической соединений
При автоматизированном создании схемы электрической соединений на изделие пользователю доступно размещение наконечников относительно устройств, а также отображение контактов устройств по связям с соответствующими УГО.
Добавлена возможность отображать в текстовой ссылке значение свойства «Маркировка»

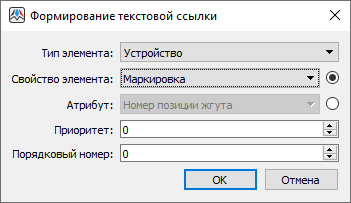

В окне «Формирование текстовой ссылки» для типа элемента «Устройство» в перечень доступных свойств добавлено свойство «Маркировка».

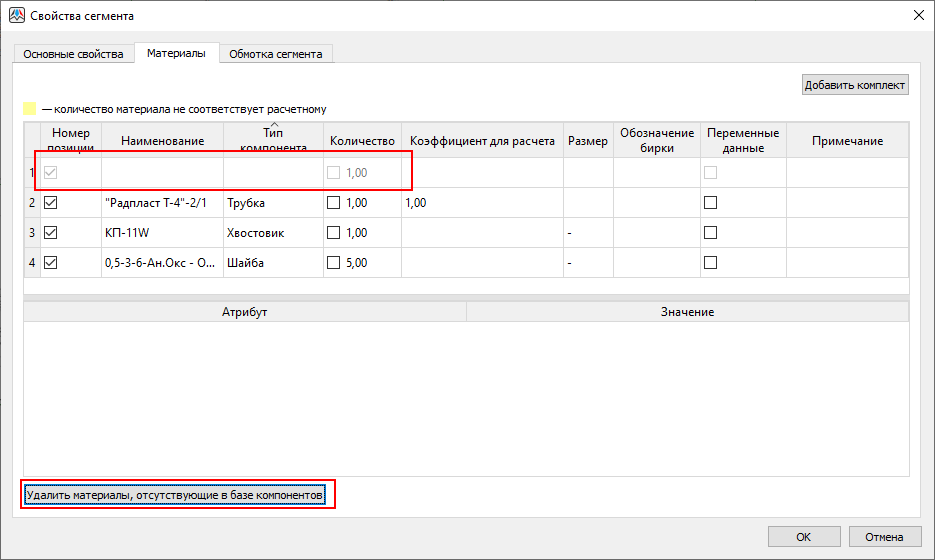

Реализована возможность удалять из свойств изделий, устройств и сегментов материалы, не ассоциированные с базой компонентов
В изделии, устройстве или сегменте жгута на сборочном чертеже материалов, у которых была утрачена связь с базой компонентов, на вкладках «Материалы» окон «Свойства изделия», «Свойства устройства» и «Свойства сегмента» отображается кнопка «Удалить материалы, отсутствующие в базе компонентов», позволяющая удалить записи о недоступных материалах.

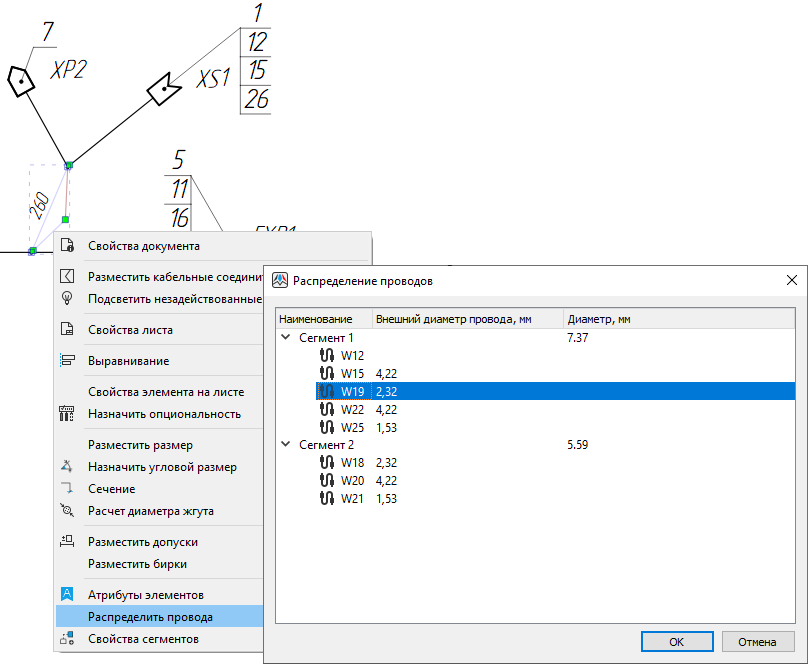

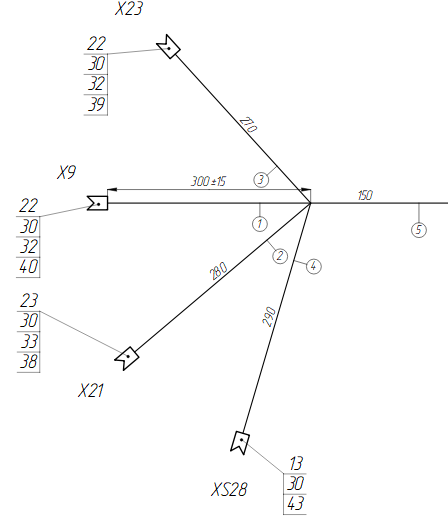

Добавлена возможность разделять и нумеровать участки цепей жгута на сборочном чертеже

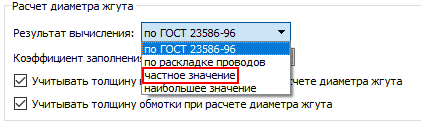

Для решения проектных ситуаций, когда диаметр сегмента с учетом всех его материалов оказывается больше, чем допустимый диаметр кабельной трассы, реализована возможность разделения сегмента на несколько участков и распределения проводов между такими сегментами.
Для размещения номеров участков цепей на сегментах жгута разработан инструмент «Нумерация участков цепей», позволяющий настроить нумерацию, а затем разместить выноски с номерами цепей на сборочном чертеже.

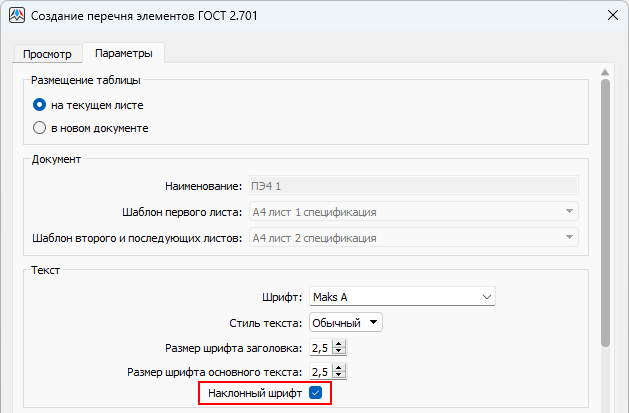

Переработан алгоритм работы генератора спецификации по ГОСТ 2.106-2019 для возможности выпуска документа в соответствии с пользовательскими настройками оформления

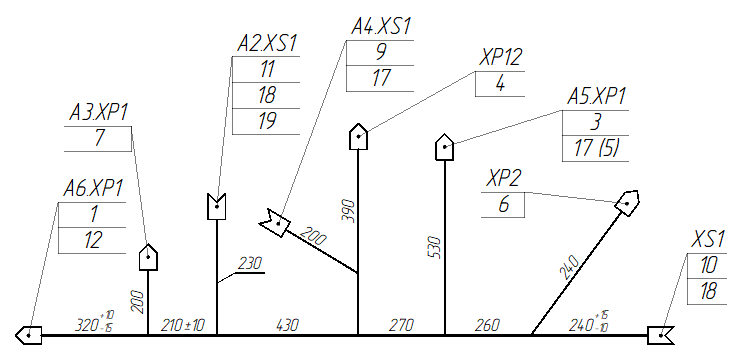

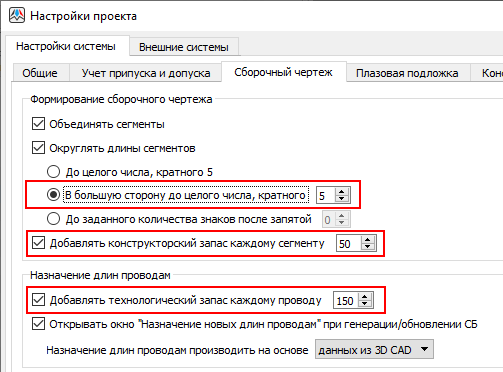

Реализована возможность при создании сборочного чертежа округлять длины сегментов в большую сторону до целого числа, кратного заданному значению, а также учитывать длины конструкторского и технологического допусков проводов
В настройки проекта добавлены параметры для управления новой функциональностью.
Релиз 3.29
Разработан механизм автоматического назначения маркировки для устройств, подключаемых к контактам блочных устройств
Маркировка по предварительно созданной маске назначается кабельному соединителю при подключении его контактов к контактам блочного соединителя.

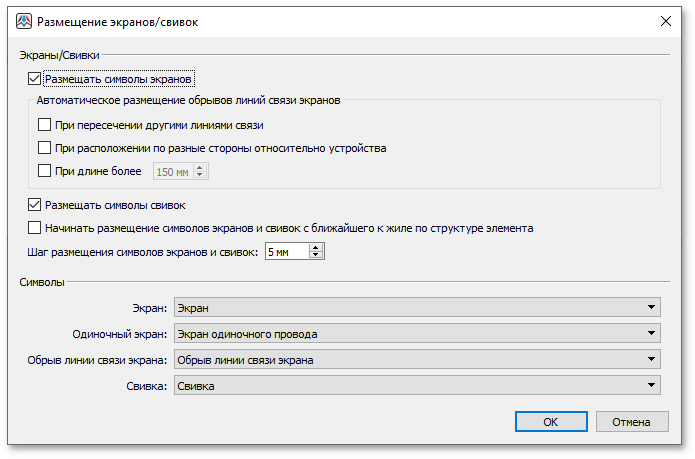

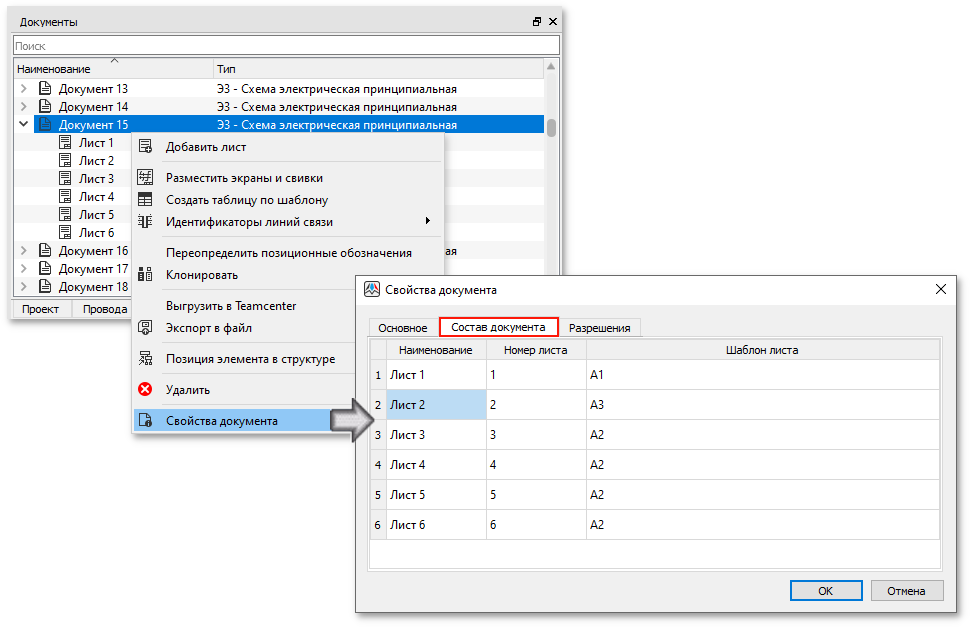

Реализовано автоматическое размещение экранов и свивок на листах документов типа «Э3 — Схема электрическая принципиальная»
Как и на схемах типа Э4, так и на схемах типа Э3, инструмент позволяет автоматически расставить УГО экранов и свивок, находящихся в структуре жгута.

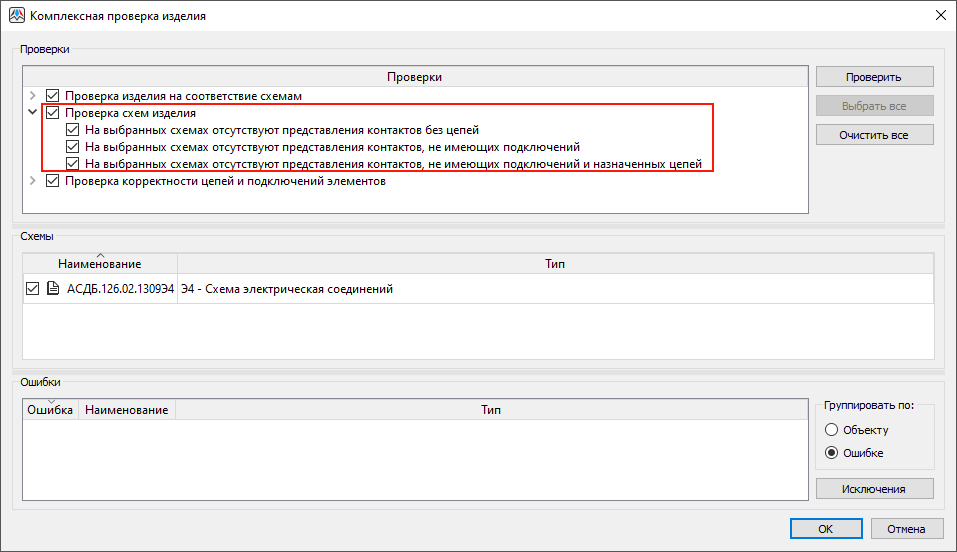

Добавлены новые проверки в валидатор изделия
Добавлена новая группа «Проверка схем изделия» окна «Комплексная проверка изделия», содержащая новые проверки представлений элементов изделия на схемах.
Релиз 3.28

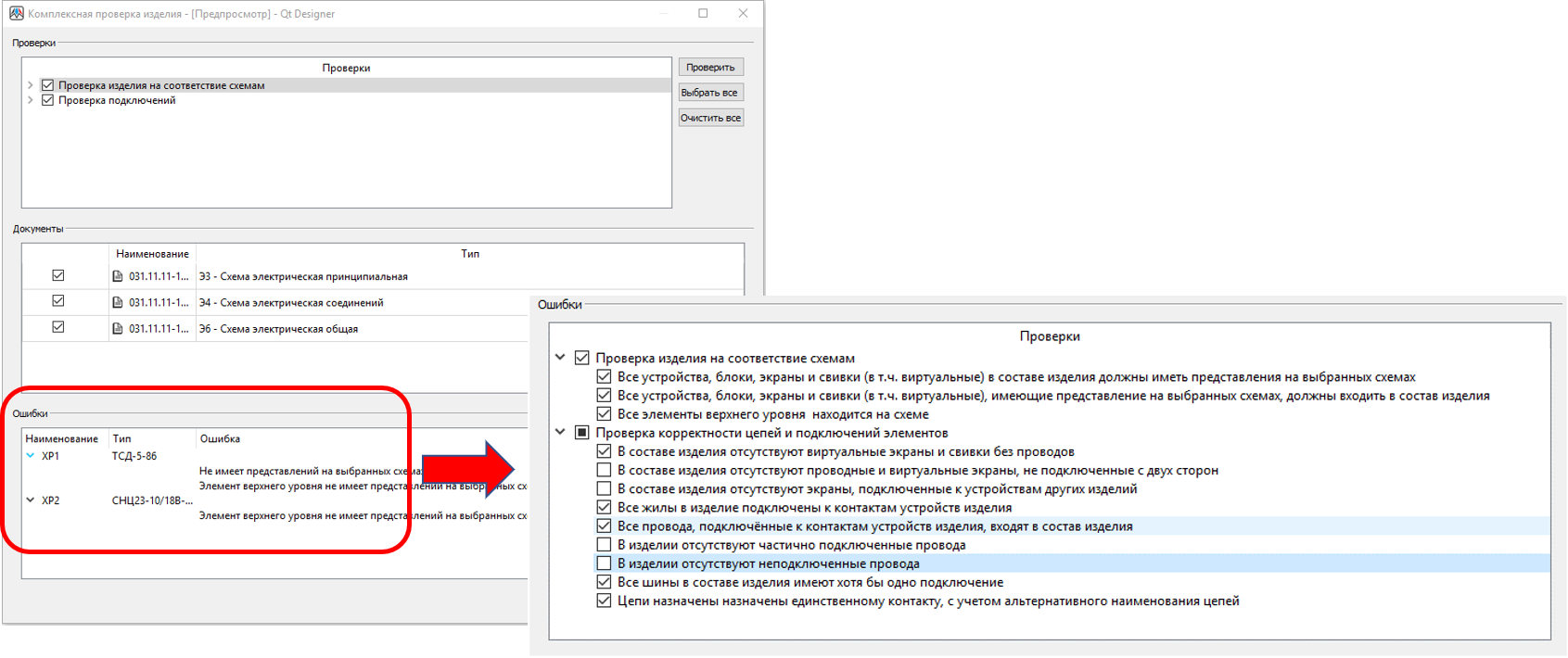

Разработан валидатор для контроля согласованности состава проектных данных со схемами
Валидатор позволяет пользователю выполнить проверку разработанной схемной документации на предмет соответствия составу и структуре изделий в проекте, и корректности назначения электрический цепей и подключений элементов в изделии проводами.

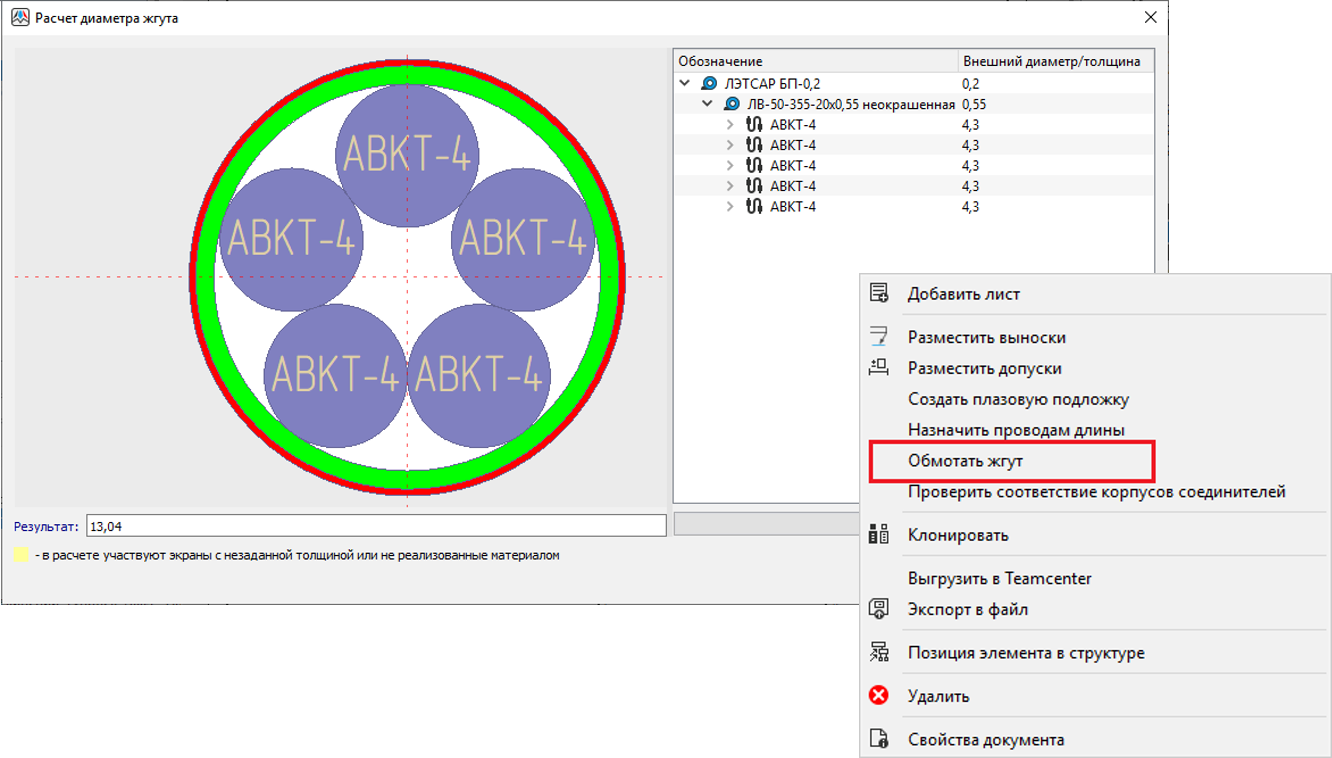

Разработан инструмент для автоматического расчета длины ленты, применяемой для обмотки сегментов жгута

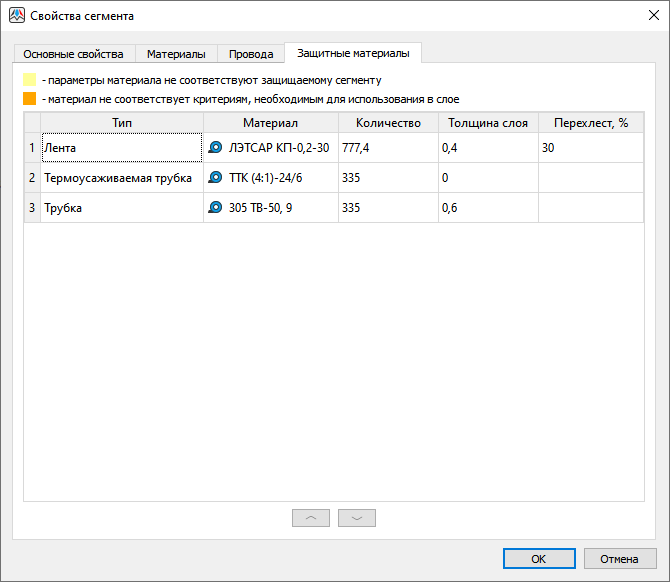

В свойствах сегмента жгута у пользователя появилась возможность добавить материал (ленту), применяемую для обмотки жгута. Система автоматически рассчитает длину ленты с учетом длины и диаметра обматываемого сегмента, процента перехлеста и количества слоев обмотки.
Релиз 3.27

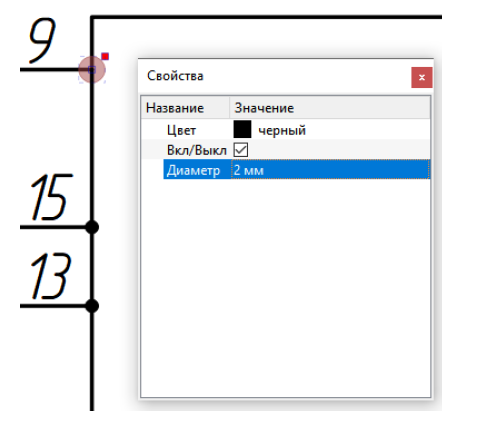

Добавлена возможность изменять диаметр узла в местах ответвления линий связи
Пользователю доступно изменение диаметров узлов связи, отображающих электрическое соединение линий связи на листе. Диапазон возможных значений от 1 до 50 мм с шагом 1 мм.

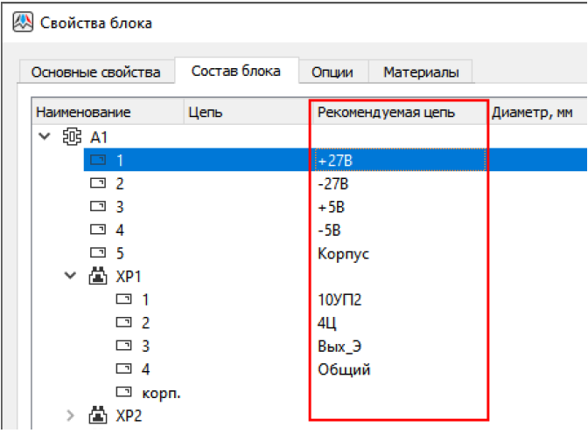

Реализована возможность в свойствах контактов покупного блока указывать рекомендованные в документации на блок цепи
На вкладке «Состав блока» окна «Свойства блока», добавлен столбец «Рекомендуемая цепь». Данный столбец содержит опциональную информацию о дополнительных наименованиях цепей, добавленную администратором блоку-компоненту. Пользователь может использовать рекомендуемые или назначить собственные наименования цепей контактам блока в поле «Цепь» для каждого контакта.
Релиз 3.26

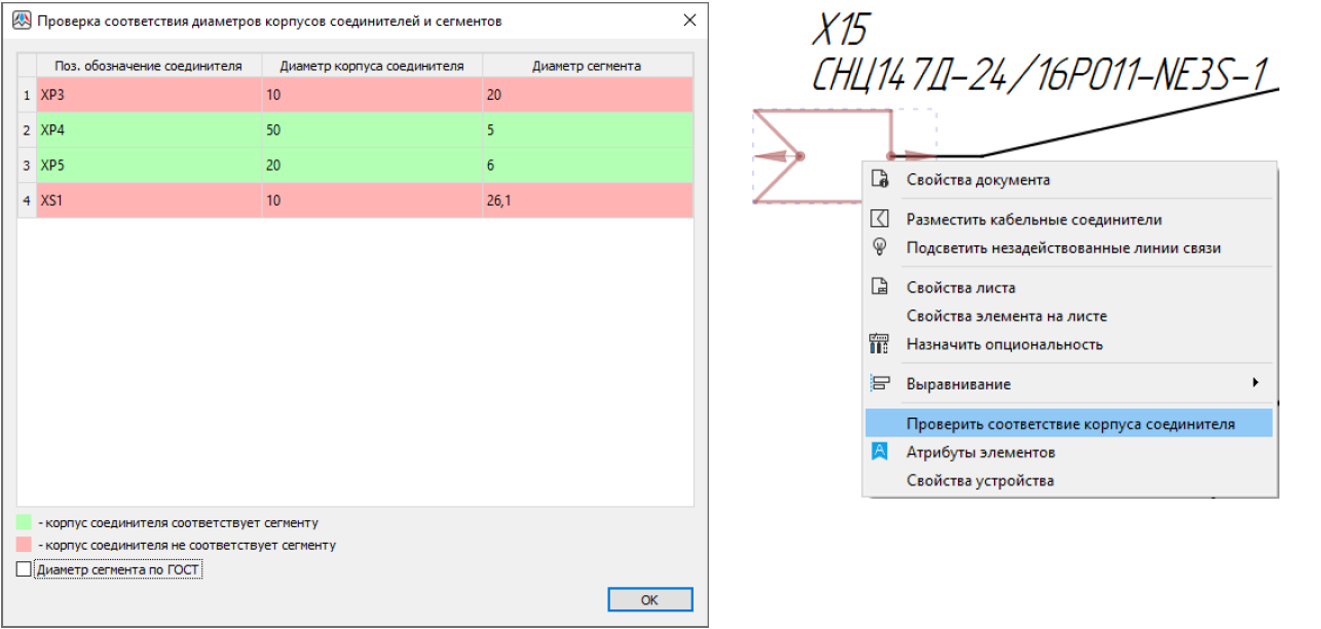

Добавлена возможность проверять соответствие диаметра сегмента жгута диаметру корпуса кабельного соединителя (кожуха)
При подключении к контактам соединителя жил проводов производится автоматический контроль соответствия диаметра сегмента жгута к диаметру корпуса кабельного соединителя (кожуха).

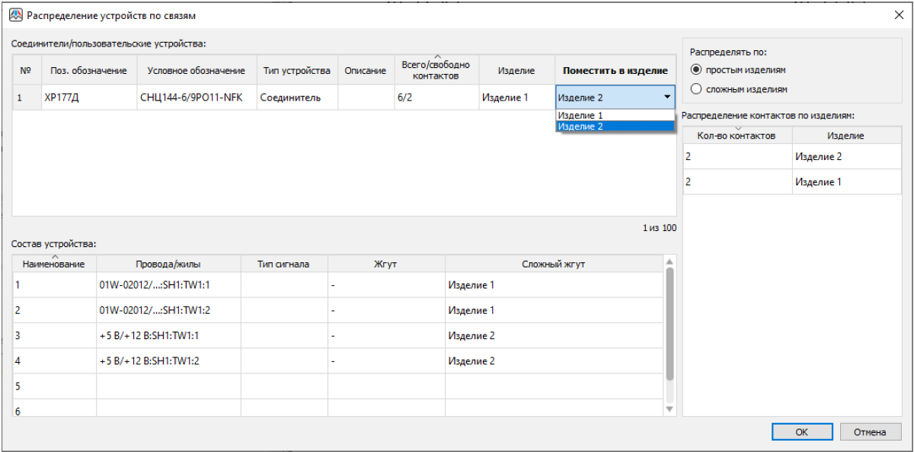

Добавлена возможность определения принадлежности устройства по связям изделию и отображения таких устройств в проекте
Инструмент автоматизирует процесс определения принадлежности устройства по связям изделию. При определении принадлежности устройства по связям изделию, инструмент учитывает количество подключенных к устройству жил. И автоматически переопределит устройство в то изделие, которое подключено большим количеством жил проводов к устройству.

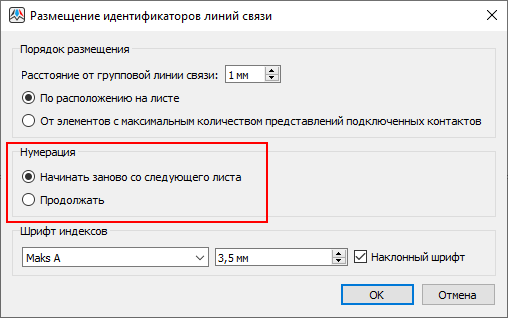

Добавлен инструмент для автоматического размещения идентификаторов линий связи на схеме
Инструмент автоматически присваивает и размещает на схеме идентификаторы линий связи, при слиянии их в групповую линию связи.

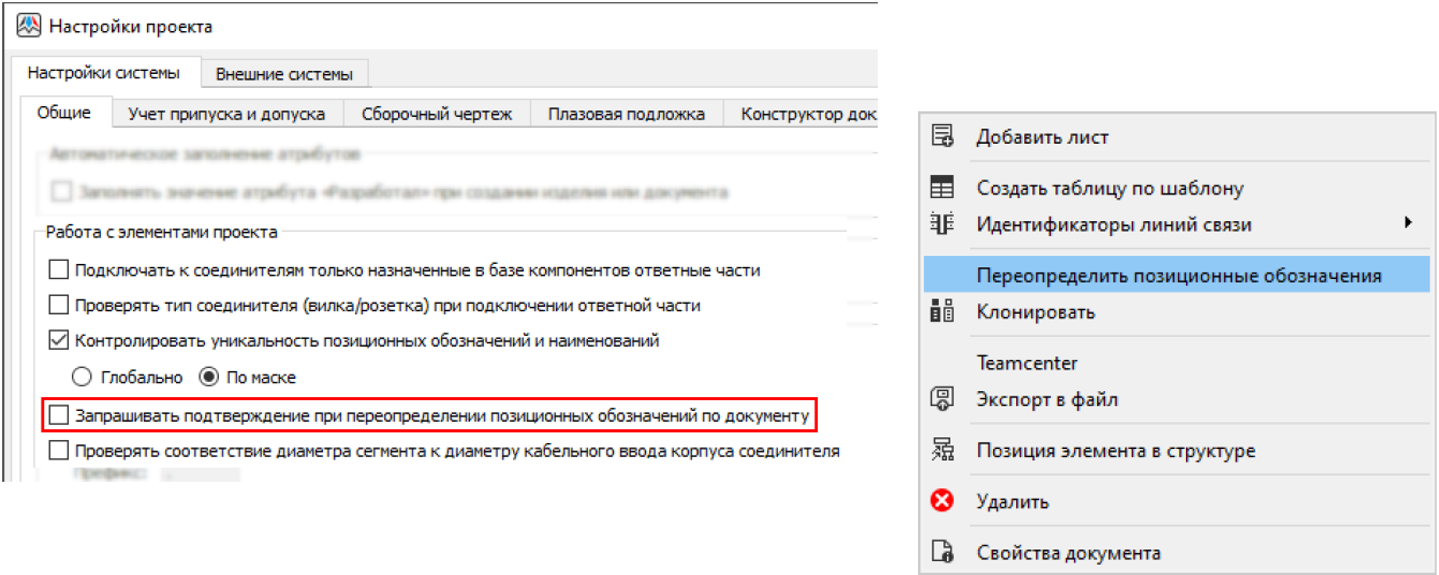

Разработан механизм автоматического переопределения порядковых номеров позиционных обозначений элементов на схеме
Данный инструмент позволяет автоматически переопределить порядковые номера позиционных обозначений элементов или устройств в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо. При разнесенном способе изображения элементов, порядковый индекс представления элемента также будет переопределен в соответствии с последовательностью их расположения на схеме.

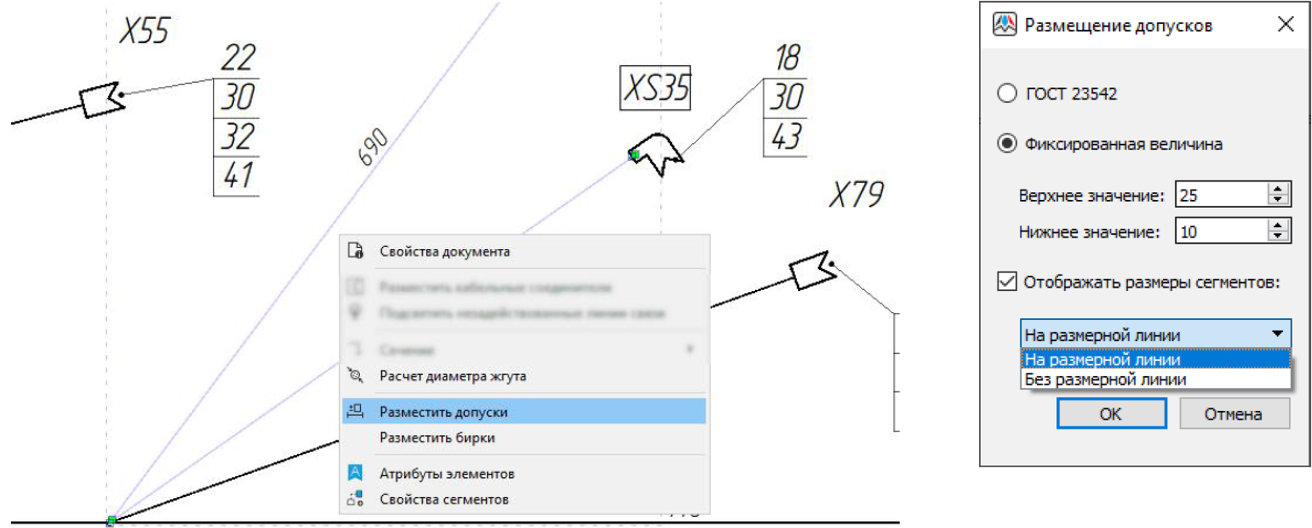

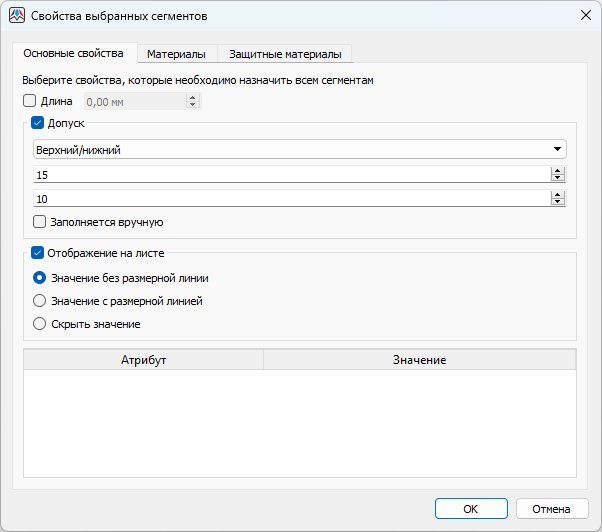

Добавлена возможность автоматического размещения допусков (предельных отклонений) на длины сегментов жгута
На документах типа «СБ — Сборочный чертеж» добавлена команда «Разместить допуски», позволяющая пользователю автоматически разместить значения допусков (предельных отклонений) на длины сегментов жгута, в соответствии с ГОСТ 23542-79.

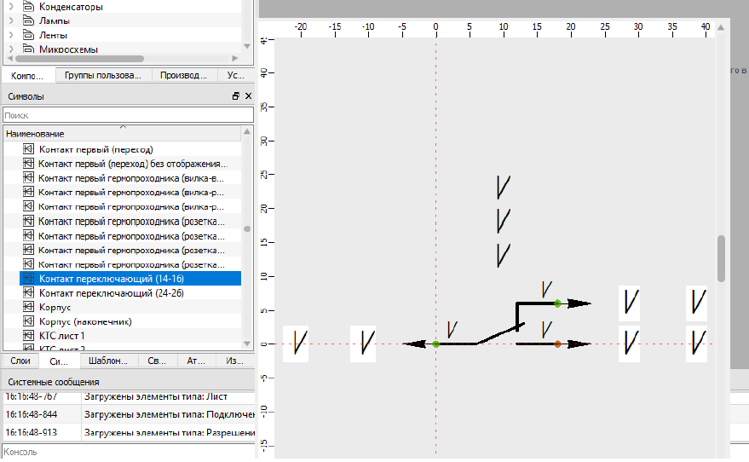

Реализовано окно предпросмотра символа
Для выбранного в окне «Символы» элемента доступен просмотр его графического содержимого с помощью нажатия на клавишу «Пробел». При нажатии на клавишу открывается временное окно, аналогичное основному окну рабочего поля, в габариты которого вписаны графические элементы просматриваемого символа.
Релиз 3.25

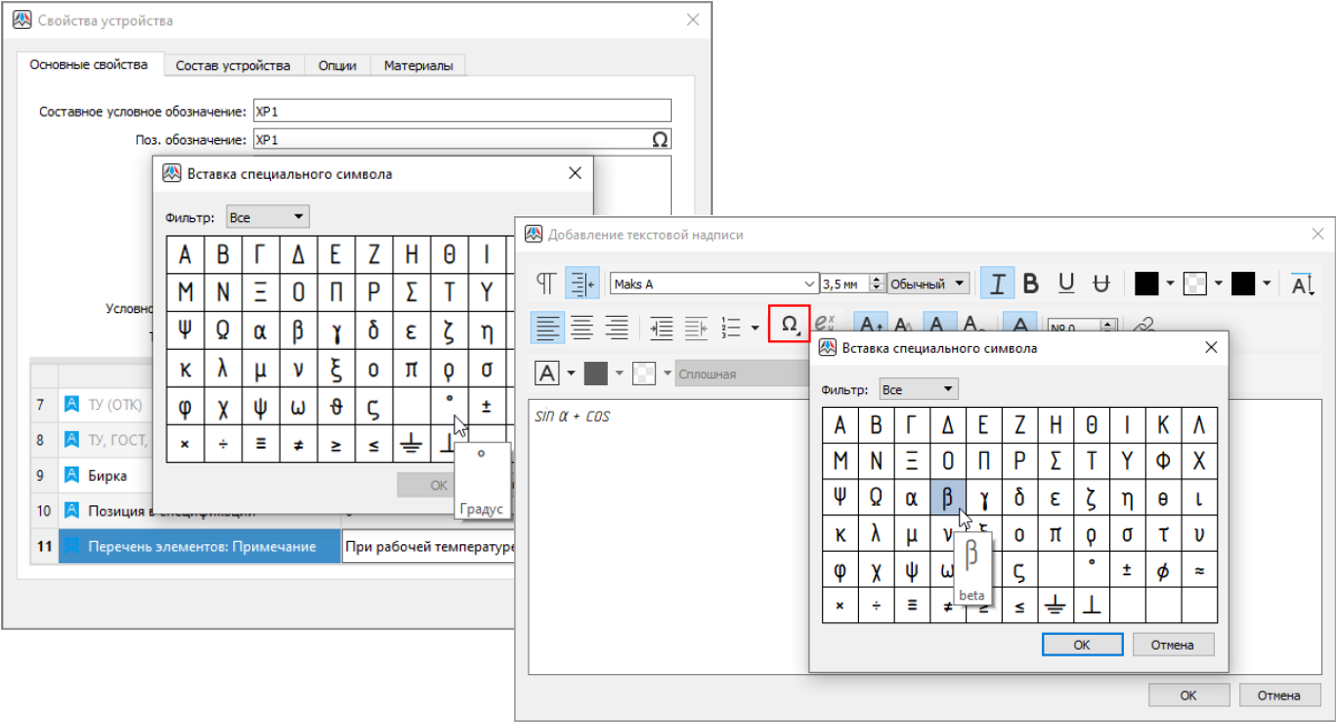

Добавлена возможность в полях текстовых свойств элементов проекта вводить специальные символы
На вкладках диалоговых окон свойств изделий, блоков, устройств, проводов, цепей в полях текстовых свойств, а также в полях ввода значений атрибутов, имеющих строковый тип данных, добавлена кнопка «Вставка специального символа».

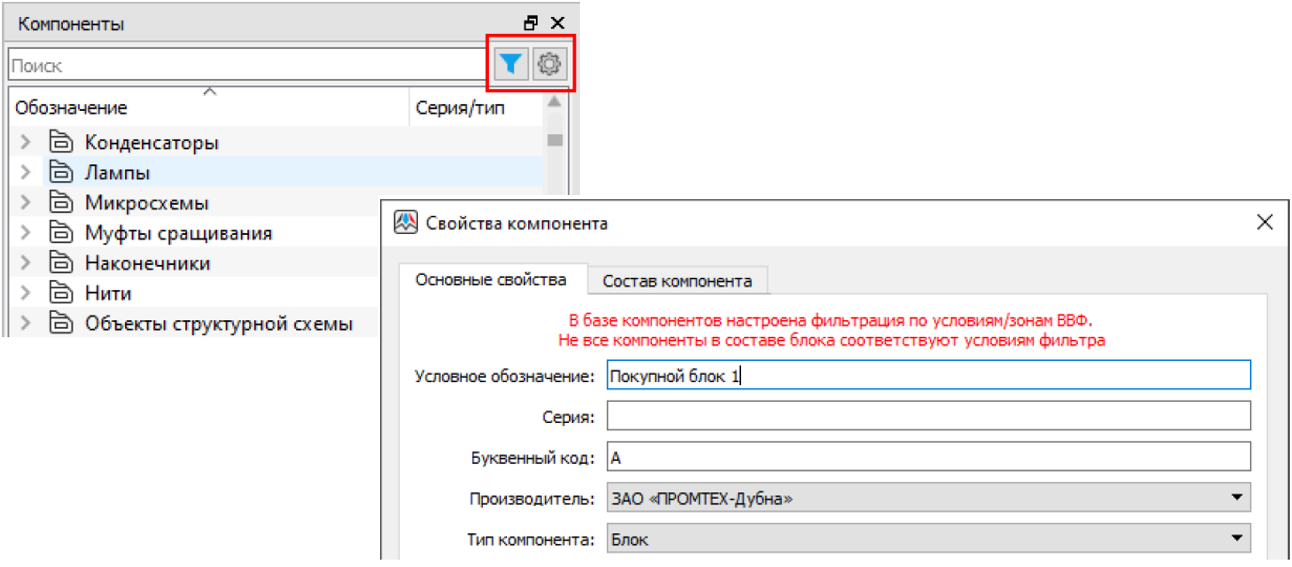

Переработан инструмент фильтрации компонентов по условиям/зонам ВВФ
Интерфейс команд управления фильтрами по условиям/зонам ВВФ разделен на отдельные кнопки настройки фильтрации компонентов и включения режима фильтрации в дереве компонентов. Доработан механизм автоматической фильтрации для сложносоставных компонентов типа «Блок» и «Комплект». Пользовательское содержимое плавающего окна «Избранное» также автоматически фильтруется по настройкам, заданным в окне «Компоненты».

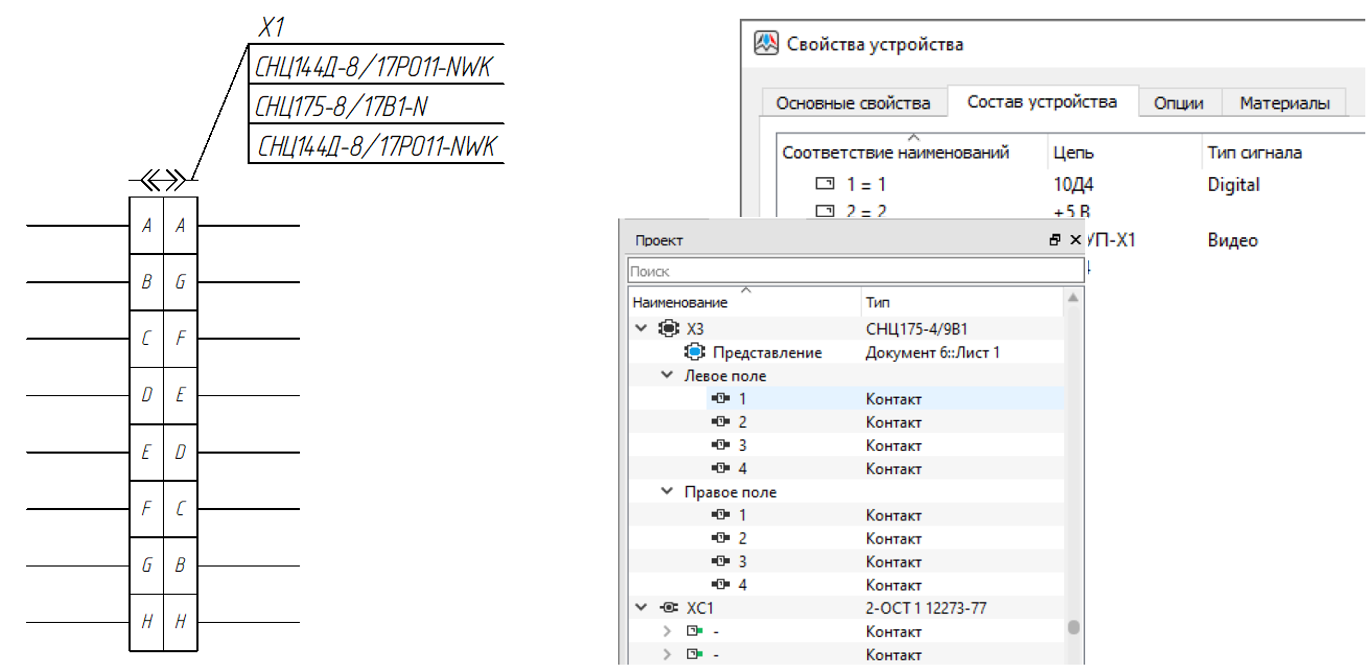

Доработаны функциональные возможности элемента проекта «Гермопроходник»
Гермопроходник представляет собой устройство с двумя контактными полями. В устройстве задается сопоставление контактов левого и правого контактных полей, с возможностью назначить им ответные части. При подключении к ответной части производится проброс цепей через гермопроходник.
Доработаны функциональные возможности элемента проекта «Гермопроходник»
Гермопроходник представляет собой устройство с двумя контактными полями. В устройстве задается сопоставление контактов левого и правого контактных полей, с возможностью назначить им ответные части. При подключении к ответной части производится проброс цепей через гермопроходник.

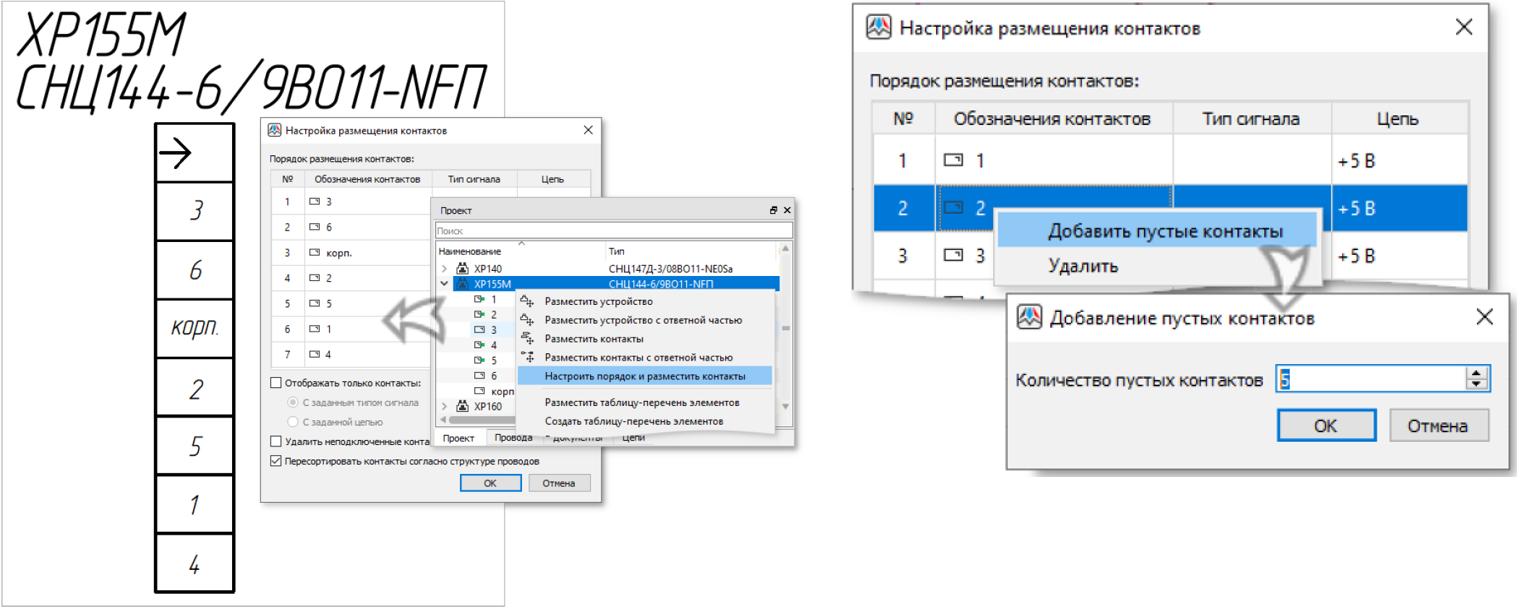

Доработан механизм сортировки контактов соединителя/гермопроходника
Добавлена возможность производить сортировку/автоматическую сортировку контактов выбранного соединителя/гермопроходника перед размещением и после размещения на листе. Автоматическая сортировка будет производится согласно структуре подключенных проводов. Смена символов первого и последнего контактов будет происходить автоматически.

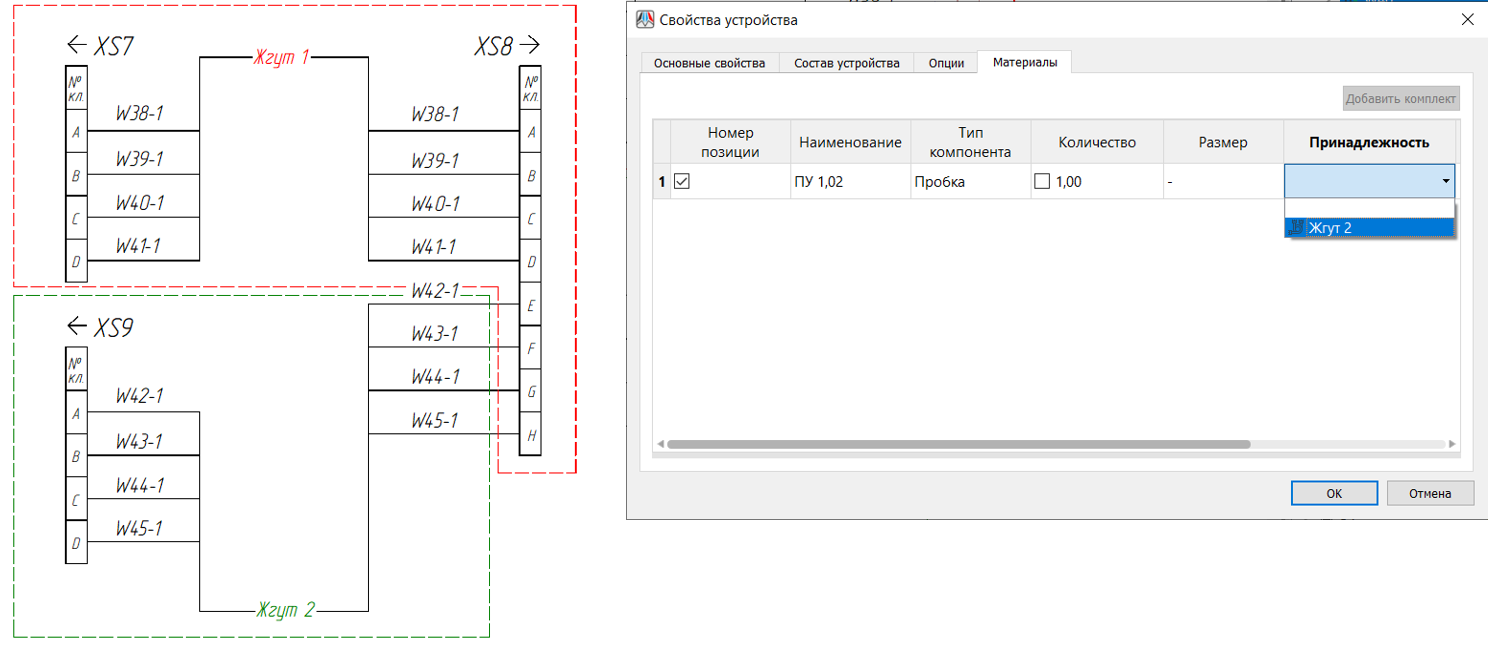

Реализована возможность распределения материалов «устройства по связям» по изделиям (жгутам).
Устройство по связям — устройство, к которому подключены жилы проводов других изделий типа «Жгут». Для определения принадлежности материала устройства по связям конкретному изделию пользователю доступен выпадающий список в столбце «Принадлежность». Материалы устройства по связям, для которых определена принадлежность другому изделию, будут отображаться в таблице материалов данного изделия, а также включены в его спецификацию.
Выпущена версия 3.24 продукта САПР «Макс»

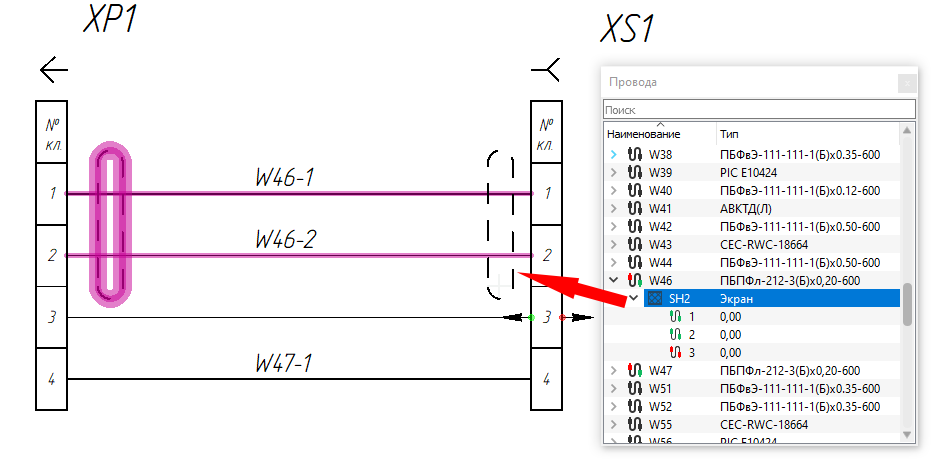

Подсветка линий связи при размещении УГО экрана/свивки на листе
На панели инструментов «Вид» добавлена кнопка «Подсвечивать линии связи при размещении экранов/свивок».
При включении кнопки (также режим можно активировать с помощью комбинации клавиш Ctrl+W) размещение УГО экрана или свивки сопровождается подсветкой линий связи, по которым проложены жилы провода, объединенные в экран/свивку с оптимизацией вида на листе. Также подсвечиваются все ранее размещенные представления этого экрана или свивки.

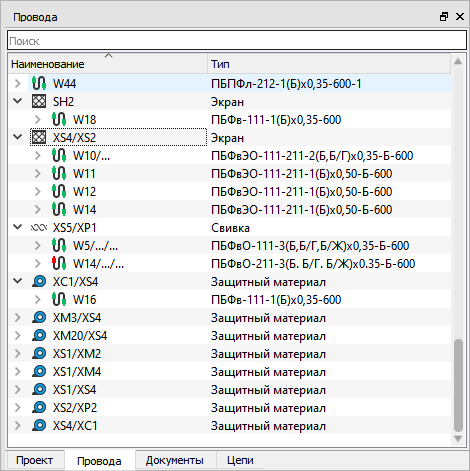

Материалы виртуальных экранов
Виртуальным экранам в проекте можно назначать материалы, которые затем учитываются
при расчете диаметра жгута и выпуске конструкторской документации.

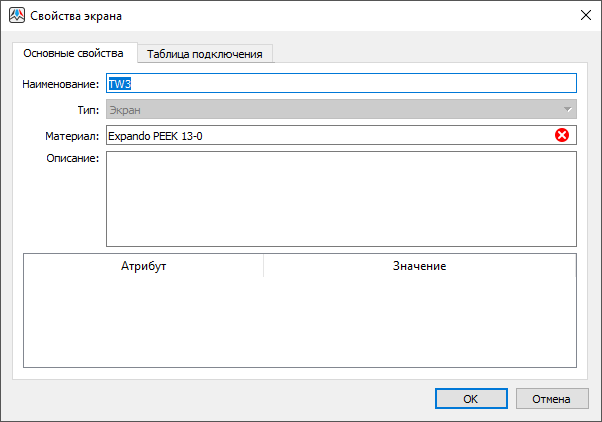

Новое поле «Материал» в свойствах виртуального экрана заполняется пользователем с
помощью переноса в него материала из плавающего окна «Компоненты».

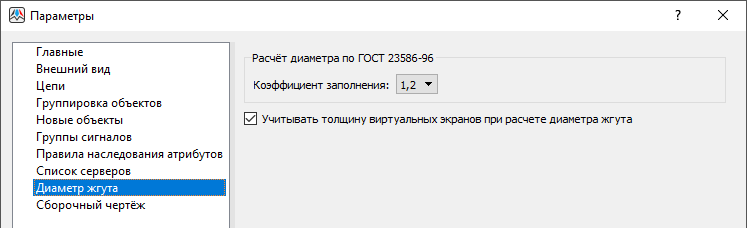

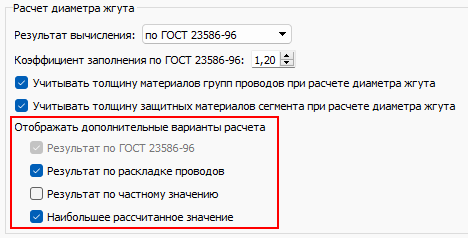

Для учета толщины материалов виртуальных экранов при расчете диаметра жгута в настройках программы добавлен параметр «Учитывать толщину виртуальных экранов при расчете диаметра жгута».
По результатам расчета виртуальные экраны, которым не назначены материалы, либо материалам не задана толщина экрана, подсвечиваются желтым цветом в соответствии с легендой внизу окна.
Автоматическое назначение цепей контактам в режиме множественного соединения линиями связи
Цепи, назначенные контактам устройств, размещенных на листе, при прокладывании линий связи в режиме множественного соединения автоматически назначаются соответствующим подсоединяемым контактам.
Расширение состава виртуальных блоков
В состав виртуальных блоков можно добавлять пользовательские устройства, наконечники и шины.

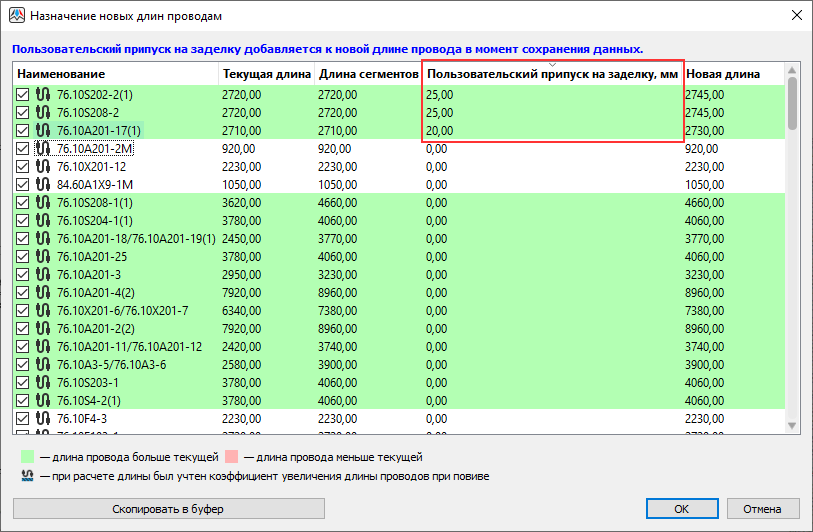

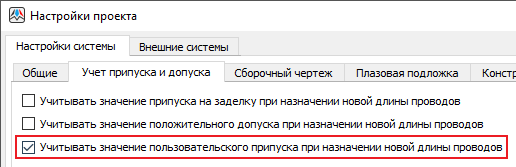

Учет пользовательского припуска в свойствах проводов
Добавлена возможность назначать конкретному проводу в проекте дополнительный припуск, который будет учитываться при расчете новых длин проводов. Данное значение условно считается «пользовательским», так как конструктор сам решает, каким проводам в проекте требуется дополнительный припуск.
Также в диалоговых окнах «Назначение новых длин проводам» и «Назначение новых длин проводам по исполнениям» добавляется графа «Пользовательский припуск на заделку, мм», в которой отображаются значения атрибута «Припуск на заделку, мм», назначенные проводам в проекте.
Управление проводами, подключенными к устройствам изделия
Автоматизирована процедура добавления в изделие проводов, чьи жилы подключены к
контактам устройств, входящих в состав этого изделия.

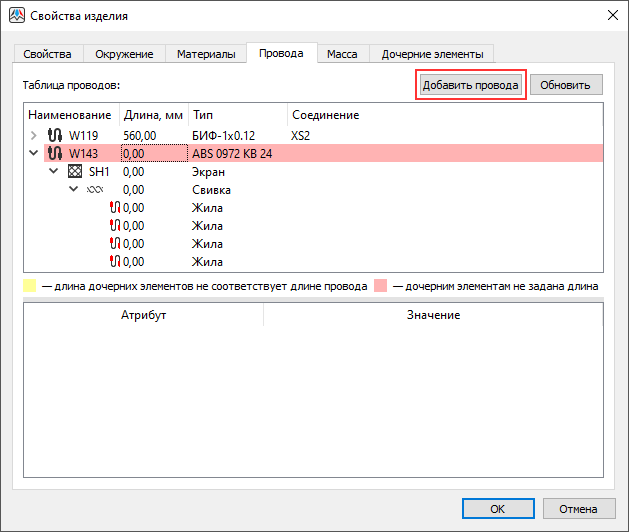

Для этого в свойствах изделия размещена новая кнопка «Добавить провода», при нажатии
на которую открывается диалоговое окно, в котором конструктор может решить, какие
провода требуется добавить в состав изделия.
В верхней части окна «Добавление проводов в изделие» отображаются провода, виртуальные экраны и свивки, имеющие полное или частичное подключение к контактам устройств, входящих в состав этого изделия. В нижней части окна приведен список проводов, входящих в состав изделия. По каждому элементу проекта конструктор может принять решение — добавлять или нет этот элемент в состав изделия, либо удалить провод из изделия.
Также в настройки программы добавлен параметр «Добавлять подключенные наконечники в состав изделия совместно с проводами/экранами», включение которого позволяет автоматически производить соответствующее действие с наконечниками, подключенными к жилам рассматриваемых проводов, экранов и свивок (в том числе при ручном добавлении элемента в изделие).

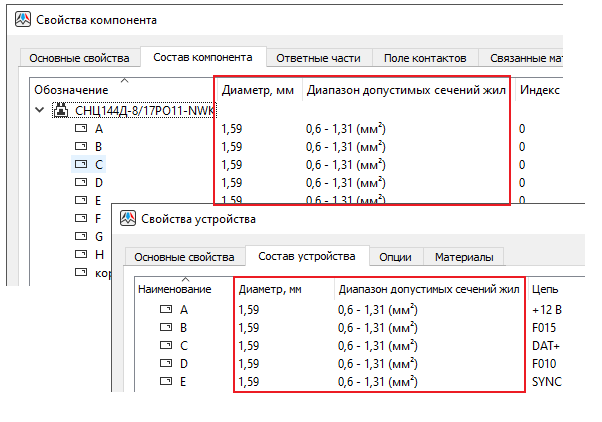

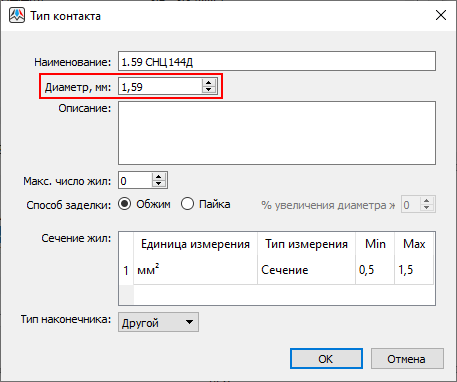

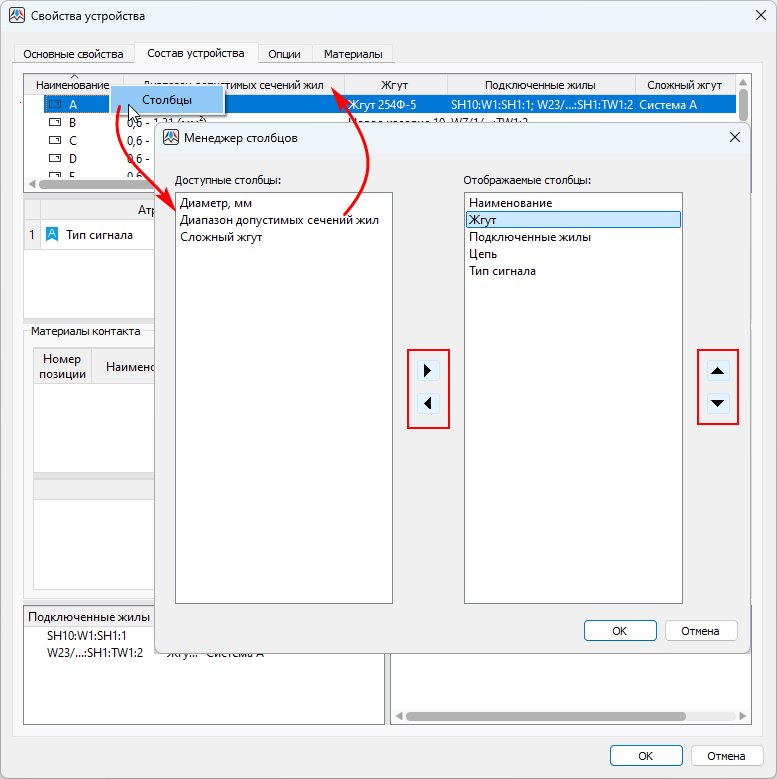

Отображение диаметров контактов и допустимых сечений жил проводов
Информация о значениях диаметров контактов и допустимых площадей сечений жил проводов отображается в дополнительных столбцах таблиц свойств компонентов, блоков и устройств в проекте.
Для отображения информации о диаметрах контактов элементов проекта в диалоговом окне «Тип контакта» добавлено соответствующее поле, позволяющее указать значение параметра контакта из технической документации.

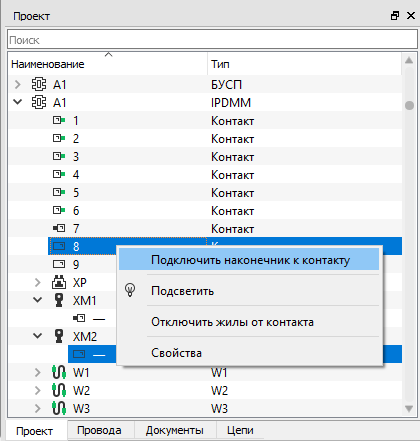

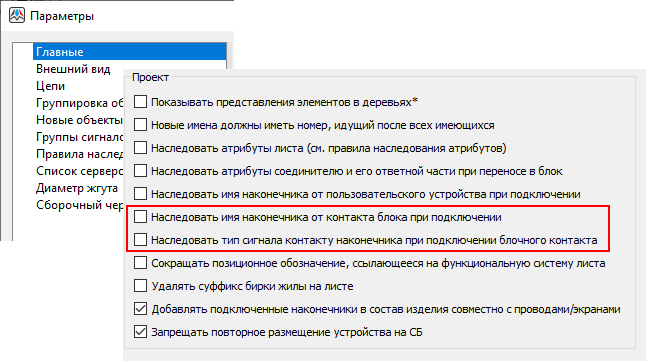

Подключение наконечников к контактам блока, добавленного в проект из базы компонентов
Реализована возможность подключать наконечники к свободным контактам «покупного» блока как в дереве «Проект», так и на листе, где размещено представление такого контакта.
При подключении наконечнику может наследоваться имя и тип сигнала, назначенные контакту блока в базе компонентов.
Режим автоматического повторения команд
Для большинства команд, вызываемых из панелей инструментов «Черчение» и «Создание» и из меню «Черчение», реализован режим цикличного повторения действий. При запуске команды из списка, приведенного ниже, комбинация клавиш Ctrl + `~` переводит работу инструмента в режим автоматического повтора. Пользователь может применять инструмент до принятия решения о завершении работы с ним. Кнопка инструмента, переведенного в режим повтора действия, отображается активной до нажатия клавиши Esc или щелчка правой кнопкой мыши.
Группы команды панелей инструментов, для которых доступен режим повтора действия:
- Команды черчения графических примитивов («Прямая», «Прямоугольник», «Выноска» и др.)
- Команды черчения знаков («Фигурная скобка», «Сечение» и др.)
- Команды черчения и управления линиями связи и сегментами («Создать линию связи», «Разрезать сегменты», «Срастить сегменты» и др.)
При включении режима повтора действия в строке статуса рядом с пиктограммой этого действия отображается соответствующая пиктограмма.
Выпущена версия 3.23 продукта САПР «Макс»
Решение конфликтов при назначении цепей
Доработан интерфейс пользователя в части решения конфликтов наименований цепей при
работе в проекте.

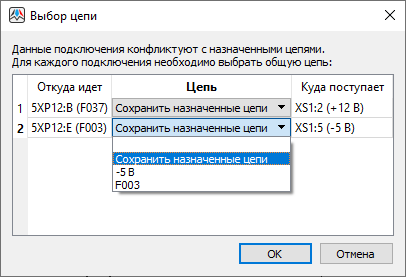

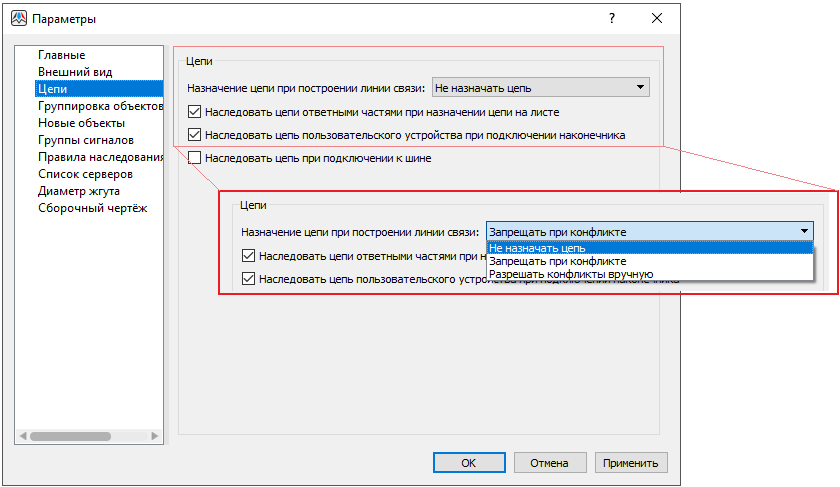

При конфликтах цепей, возникающих при прокладывании жил провода на листе, в
диалоговом окне «Выбор цепи» добавлен вариант «Сохранить назначенные цепи»,
позволяющий игнорировать эти конфликты.
При множественном подключении жил провода по линиям связи также добавлена возможность решать конфликты наименований цепей (в зависимости от настроек в интерфейсе программы). Наименования параметров переработаны для лучшего соответствия пользовательскому опыту при работе в проекте.

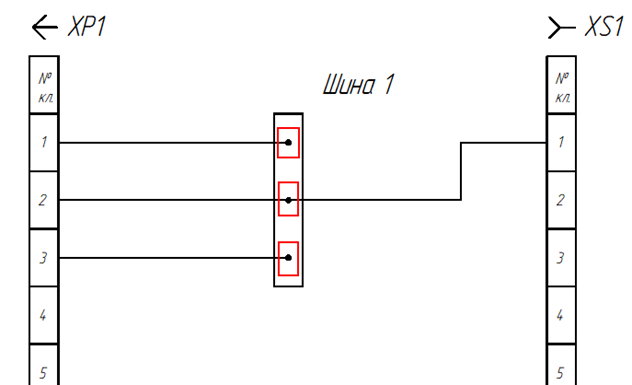

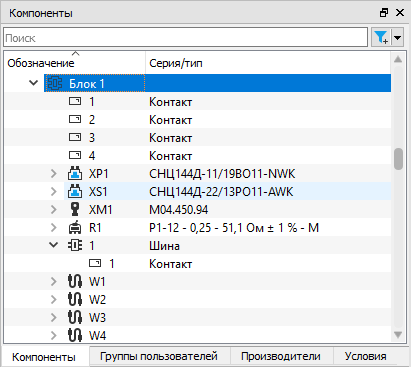

Работа с элементом проекта «Шина»
Реализована возможность добавлять компоненты типа «Шина» в структуру блока, созданного как элемент базы компонентов («покупной» блок).
Добавлена возможность при добавлении компонента типа «Шина» в проект также размещать представление шины на листе, открытом на данный момент в рабочем поле. При подсоединении линии связи к УГО шины точка сочленения отображается с включенным по умолчанию узлом связи.

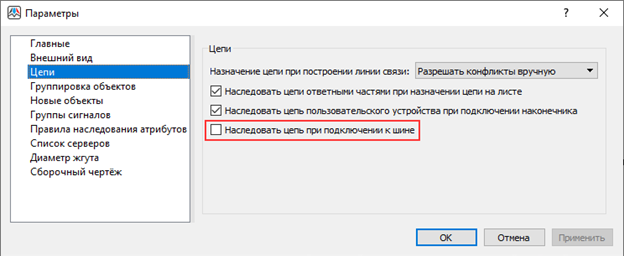

В ходе общих улучшений добавлена возможность наследования цепи контактом шины при подключении линии связи. При прокладывании линии связи на листе от контакта устройства к шине или наоборот с включенным параметром «Наследовать цепь при подключении к шине» производится автоматическое наследование цепей контактом шины и теми контактами устройств, которые соединены с шиной линиями связи.

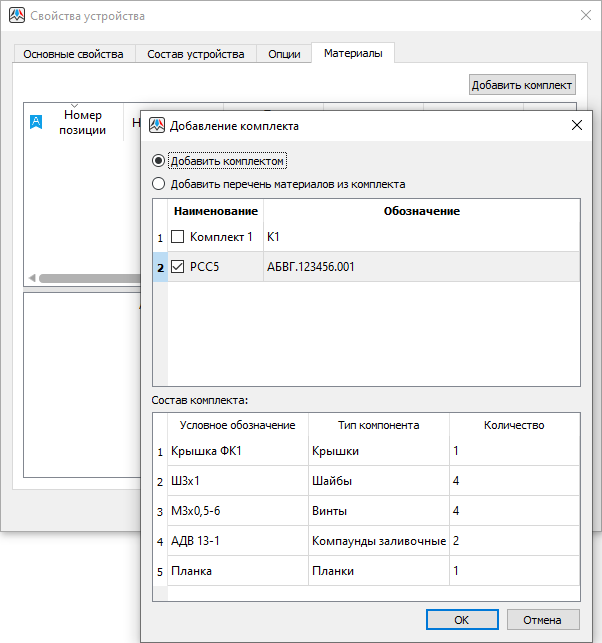

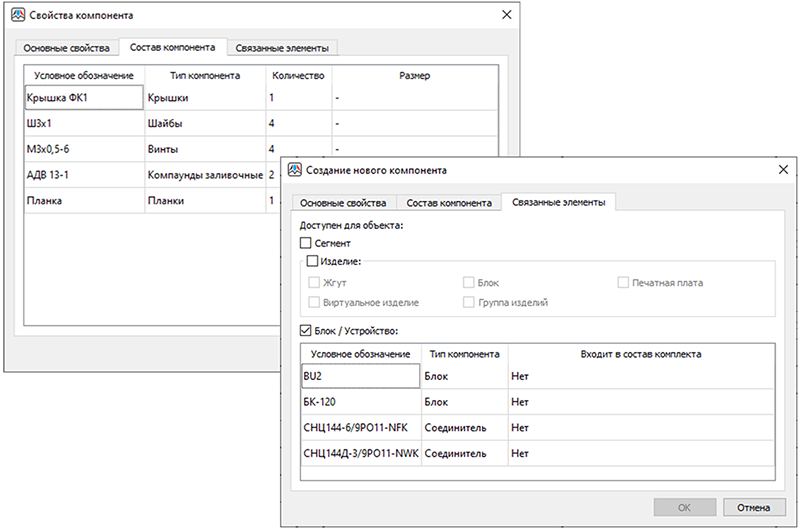

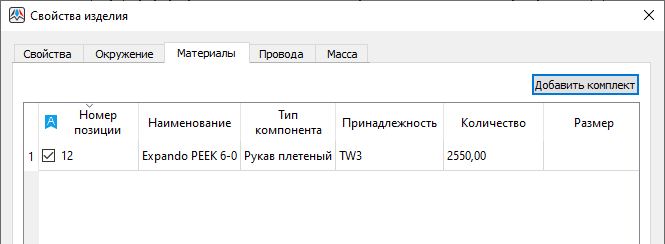

Добавление комплектов поставки определенным элементам проекта
Реализован новый тип компонентов, предназначенный для формирования в проекте
комплектов монтажных деталей и материалов.
Компонент типа «Комплект» включает в себя набор других компонентов (материалов),
который затем в проекте конструктор может назначать определенным изделия, блокам,
устройствам и сегментам жгута.
Для элемента проекта, которому разрешено добавлять комплекты, пользователь может назначать определенный комплект как одной позицией, так и отдельными компонентами, входящими в его состав.
Комплекты, добавленные элементам проекта, будут включены в определенный раздел спецификации одной позицией при генерации документации. Компоненты комплекта, добавленные элементам проекта отдельными единицами, будут включены в соответствующие разделы спецификации.
Выделение добавленных в проект элементов в соответствующих деревьях объектов
В интерфейсе окон «Проект», «Провода» либо «Изделия» автоматически выделяются строки
с только что добавленными в проект элементами из окна «Компоненты».
При одновременном добавлении разнотипных компонентов производится выделение
последнего добавленного элемента в соответствующих деревьях.
Управление режимами автоматического поворота и автоматического расположения текстовых надписей при повороте представления символа, которому эти надписи принадлежат

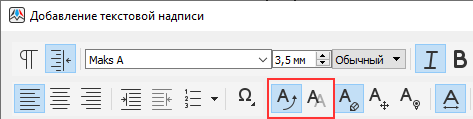

В редакторе текстовых надписей добавлены кнопки «Автоповорот надписи»
(по умолчанию включена) и «Авторасположение надписи»
(по умолчанию
выключена).
Кнопка «Автоповорот надписи» вызывает включение режима автоматического поворота текстовой ссылки в соответствии с поворотом УГО. Кнопка «Авторасположение надписи» включает режим автоматического расположения текстовой надписи с фиксацией угла расположения относительно символа при повороте УГО.
◢ Автоповорот
Отображение УГО одиночного экрана провода

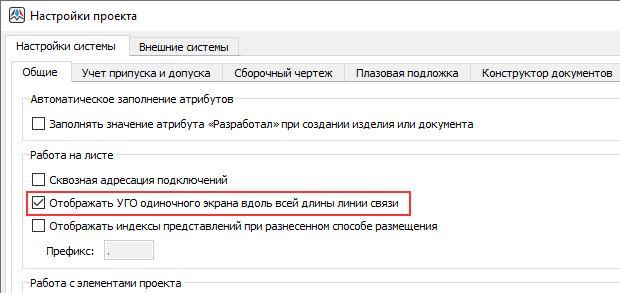

При включении в настройках проекта нового параметра «Отображать УГО одиночного экрана вдоль всей длины линии связи» размещение УГО одиночного экрана на прямой линии связи производится по всей ее длине с помощью нового символа «Масштабируемый экран».
При выполнении команды «Разместить на листе», вызванной из контекстного меню экрана одножильного провода, в случае наведения курсора мыши с символом одиночного экрана на подходящую линию связи, эта линия связи подсвечивается, а при щелчке левой кнопкой мыши на всей длине линии связи размещается символ «Масштабируемый экран».
Оптимизация открытия конструкторских документов
Оптимизирован механизм работы с проектными данными, в результате чего сокращено время открытия листов, содержащих большое количество элементов.
Выпущена версия 3.22 продукта САПР «Макс»
Реализована расширенная интеграция с системой управления инженерными данными и жизненным циклом изделия ЛОЦМАН:PLM (АСКОН, Россия)
Реализована возможность сохранения в PLM-систему ЛОЦМАН:PLM блоков (узлов, приборов и т. д.) с интерфейсными устройствами. Реализована возможность импорта из PLM-системы ЛОЦМАН:PLM в базу компонентов САПР «Макс» блоков (узлов, приборов и т. д.) с интерфейсными устройствами. Реализована возможность импорта структуры изделия из PLM-системы ЛОЦМАН:PLM с информацией об интерфейсных устройствах составных частей. Также теперь доступны последующие обновления состава изделия в САПР «Макс» по данным из ЛОЦМАН:PLM с анализом изменений и решением конфликтов.
Реализован поиск в списке доступных для открытия проектов

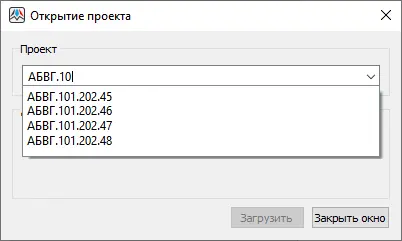

В диалоговом окне «Открытие проекта» реализована возможность пользователю производить быстрый подбор требуемого для открытия проекта из списка доступных. Для этого поле с наименованием выбранного проекта сделано редактируемым, и по мере ввода символов в списке фильтруются подходящие по уже введенным символам проекты.
Поиск проектов производится с учетом регистра введенных символов.
Выпущена версия 3.21 продукта САПР «Макс»

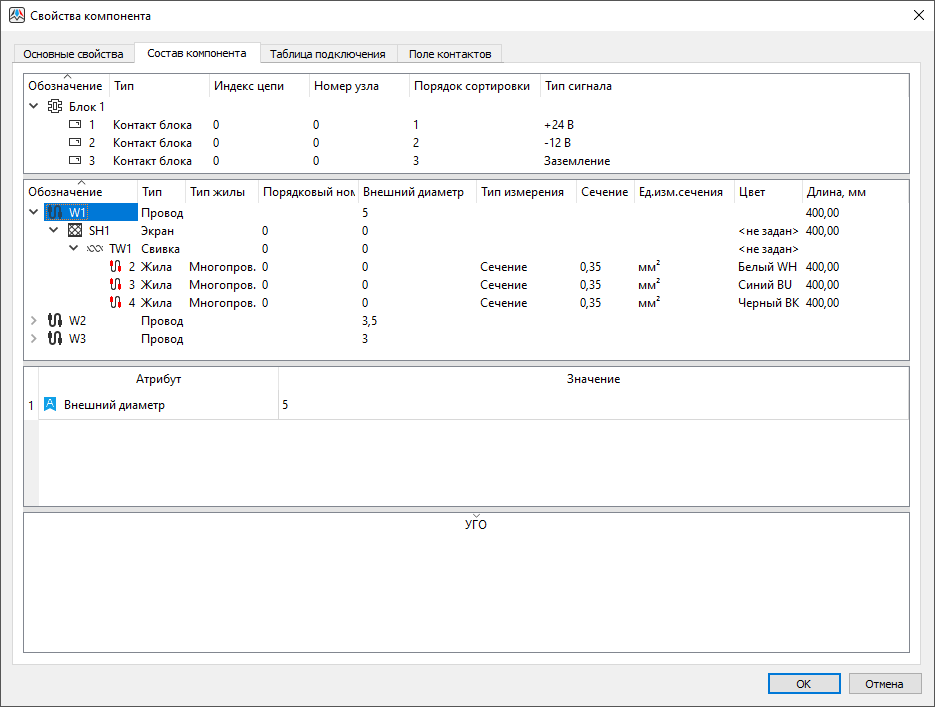

Реализована возможность добавлять провода в состав блока, созданного как компонент
Блоки, создаваемые как элементы базы компонентов, теперь могут содержать помимо других блоков-компонентов, соединителей, отдельных контактов, пользовательских устройств и наконечников также и блочные провода. Блочным проводам можно задать требуемую структуру и свойства для моделирования подключений элементов блока в проекте.
Расширен перечень элементов, включаемых в состав блока, создаваемого на основе изделия

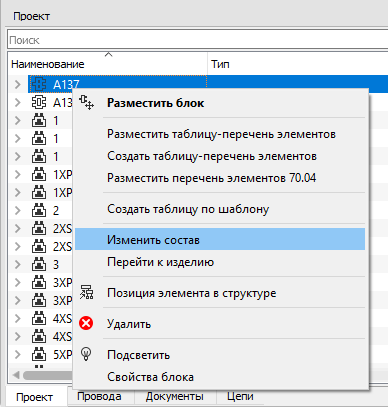

В состав блока, создаваемого на основе изделия, помимо соединителей, можно включать пользовательские устройства и наконечники, добавленные в состав изделия. Также для такого блока реализована возможность изменять его состав, в том числе добавлять элементы, включенные в родительское изделие уже после создания рассматриваемого блока.
Внимание! Для блоков, созданных на основе изделия в прежних версиях САПР «Макс» (3.20.0 и старше), при открытии проекта в программе версии 3.21.0 (и далее) пункт «Изменить состав» недоступен для выбора.
Реализована возможность создавать в проекте несколько экземпляров блоков на основе одного изделия
В контекстном меню изделия типа «Блок» пункт «Создать блок на основе изделия» доступен всегда, позволяя создавать любое количество блоков на основе этого изделия.

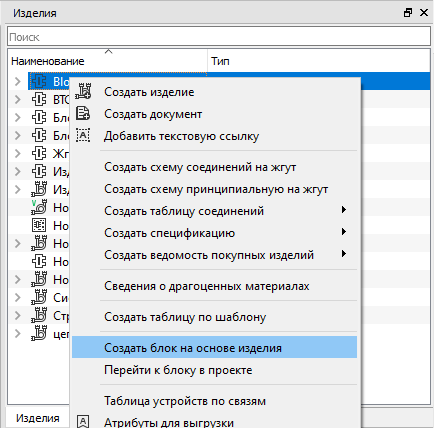

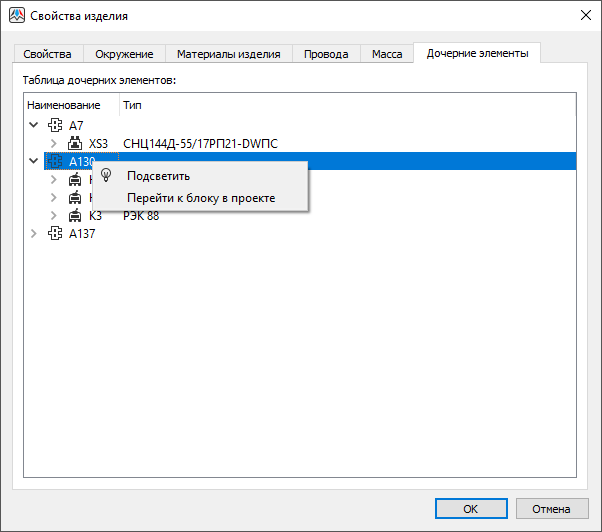

В диалоговом окне «Свойства изделия» добавлена вкладка «Дочерние элементы», на которой отображается состав блоков, созданных на основе этого изделия.
Блоки, созданные на основе одного изделия, сохраняют связь с изделием, и при смене марки соединителя, находящегося в составе изделия (поле «Условное обозначение» в свойствах устройства), марка соединителя изменяется также во всех дочерних блоках, куда он включен в состав.

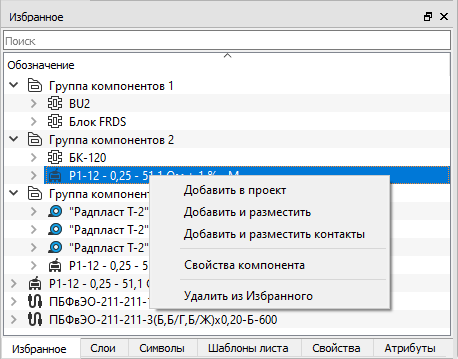

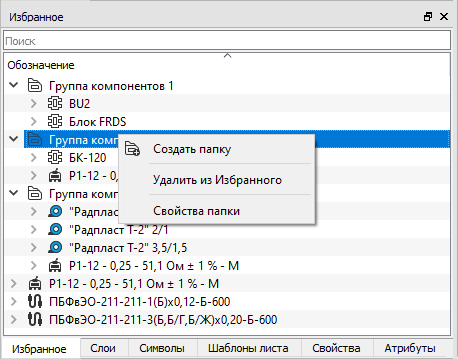

Реализована возможность сохранять наиболее востребованные в работе компоненты в новом плавающем окне «Избранное»
Для хранения элементов пользователь в окне «Избранное» может создать требуемую структуру папок. Папки и их содержимое хранятся в базе компонентов, формируются каждым пользователем проекта отдельно и доступы в любом проекте, к которому подключена эта база и произведен вход данным пользователем.
Реализована возможность переноса настроек между проектами
Администратору проекта предоставлена возможность сохранить текущие параметры настроек проекта в файл, а затем при необходимости перенести значения этих параметров другой проект, тем самым сократив время на администрирование однотипных проектов и снизив вероятность возникновения ошибок.
